การตอบสนองทางสเปกตรัมของตัวกรอง DWDM (ความยาวคลื่นหนาแน่น) ตัวกรองเป็นสิ่งสำคัญในด้านการสื่อสารด้วยแสง ในฐานะซัพพลายเออร์ของตัวกรอง DWDM ฉันมีความเชี่ยวชาญในความสำคัญและลักษณะของพารามิเตอร์ที่สำคัญนี้
ทำความเข้าใจ DWDM และตัวกรอง
DWDM เป็นเทคโนโลยีที่ช่วยให้สัญญาณออปติคัลหลายแห่งของความยาวคลื่นที่แตกต่างกันสามารถส่งไปพร้อมกันผ่านเส้นใยออพติคอลเดี่ยว สิ่งนี้จะเพิ่มความสามารถของเส้นใยอย่างมีนัยสำคัญทำให้สามารถส่งข้อมูลความเร็วสูงได้ในระยะทางไกล ตัวกรอง DWDM มีบทบาทสำคัญในเทคโนโลยีนี้ พวกเขาได้รับการออกแบบมาเพื่อคัดเลือกหรือบล็อกความยาวคลื่นเฉพาะของแสงซึ่งเป็นสิ่งจำเป็นสำหรับมัลติเพล็กซ์และ demultiplexing สัญญาณออปติคัล
องค์ประกอบสำคัญของการตอบสนองทางสเปกตรัม
การตอบสนองทางสเปกตรัมของตัวกรอง DWDM อธิบายโดยส่วนประกอบสำคัญหลายประการ:
passband
passband เป็นช่วงของความยาวคลื่นที่ตัวกรองอนุญาตให้ผ่านด้วยการลดทอนน้อยที่สุด สำหรับตัวกรอง DWDM นั้น Passband จะถูกกำหนดอย่างระมัดระวังเพื่อให้ตรงกับความยาวคลื่นเฉพาะที่ใช้ในระบบ DWDM ตัวอย่างเช่นในมาตรฐาน ITU - T G.694.1, GRID DWDM ระบุชุดของความยาวคลื่นช่องที่มีระยะห่าง 0.8 nm หรือ 0.4 nm ตัวกรอง DWDM ที่มีคุณภาพสูงควรมี passband แบนซึ่งหมายความว่าการลดทอนภายใน passband นั้นค่อนข้างคงที่ สิ่งนี้ทำให้มั่นใจได้ว่าสัญญาณทั้งหมดภายใน Passband จะได้รับประสบการณ์การสูญเสียในระดับใกล้เคียงกันซึ่งรักษาความสมบูรณ์ของข้อมูลที่ส่ง
ตอ
แถบหยุดเป็นช่วงของความยาวคลื่นที่ตัวกรองบล็อก ในระบบ DWDM มันเป็นสิ่งสำคัญที่จะต้องมีแถบหยุดลึกเพื่อป้องกันการรบกวนจากช่องทางที่อยู่ติดกัน การลดทอนแบบสต็อปแบนด์มักจะวัดในเดซิเบล (db) และการลดทอนของแถบหยุดที่สูงกว่าบ่งบอกถึงประสิทธิภาพที่ดีขึ้น ตัวอย่างเช่นตัวกรอง DWDM ที่ได้รับการออกแบบมาอาจมีการลดทอนแบบหยุดยั้งมากกว่า 30 เดซิเบลซึ่งหมายความว่ากำลังของความยาวคลื่นที่ถูกบล็อกลดลงเหลือน้อยกว่า 1/1,000th ของกำลังอินพุต
วงดนตรีช่วงเปลี่ยนผ่าน
แถบการเปลี่ยนผ่านเป็นภูมิภาคระหว่าง passband และ stopband แถบการเปลี่ยนแปลงที่แคบนั้นเป็นที่ต้องการเนื่องจากช่วยให้สามารถใช้สเปกตรัมความยาวคลื่นที่มีได้อย่างมีประสิทธิภาพมากขึ้น มันบ่งบอกว่าตัวกรองสลับจากการอนุญาตให้แสงผ่านไปยังการปิดกั้นได้เร็วแค่ไหน แถบการเปลี่ยนแปลงที่คมชัดสามารถช่วยในการบรรลุความหนาแน่นของช่องที่สูงขึ้นในระบบ DWDM
ปัจจัยที่มีผลต่อการตอบสนองทางสเปกตรัม
มีหลายปัจจัยที่อาจส่งผลกระทบต่อการตอบสนองทางสเปกตรัมของตัวกรอง DWDM:
กระบวนการผลิต
กระบวนการผลิตของตัวกรอง DWDM นั้นมีความแม่นยำและซับซ้อนอย่างมาก เทคนิคการสะสมบาง - ฟิล์มมักใช้เพื่อสร้างโครงสร้างตัวกรอง การเปลี่ยนแปลงใด ๆ ในความหนาดัชนีการหักเหของแสงหรือความสม่ำเสมอของฟิล์มบางสามารถนำไปสู่การเบี่ยงเบนในการตอบสนองทางสเปกตรัม ตัวอย่างเช่นหากความหนาของชั้นฟิล์มบางไม่ถูกควบคุมอย่างถูกต้องอาจทำให้เกิดการเปลี่ยนแปลงในความยาวคลื่น passband หรือการเปลี่ยนแปลงในการลดทอนของแถบหยุด
สภาพแวดล้อม
ปัจจัยด้านสิ่งแวดล้อมเช่นอุณหภูมิและความชื้นสามารถส่งผลกระทบต่อการตอบสนองทางสเปกตรัมของตัวกรอง DWDM การเปลี่ยนแปลงอุณหภูมิอาจทำให้ดัชนีการหักเหของสารกรองเปลี่ยนซึ่งจะส่งผลกระทบต่อลักษณะความยาวคลื่น ตัวกรอง DWDM ที่มีคุณภาพสูงที่สุดได้รับการออกแบบให้มีค่าสัมประสิทธิ์อุณหภูมิต่ำซึ่งหมายความว่าการตอบสนองทางสเปกตรัมของพวกเขาค่อนข้างคงที่ในช่วงอุณหภูมิที่กว้าง อย่างไรก็ตามการเปลี่ยนแปลงของอุณหภูมิที่รุนแรงยังคงก่อให้เกิดความท้าทายและอาจต้องใช้กลไกการชดเชยเพิ่มเติม
แอปพลิเคชันของตัวกรอง DWDM ตามการตอบสนองทางสเปกตรัม
การตอบสนองทางสเปกตรัมเฉพาะของตัวกรอง DWDM ทำให้เหมาะสำหรับแอพพลิเคชั่นต่างๆในเครือข่ายการสื่อสารด้วยแสง:
เครือข่ายโทรคมนาคม
ในระยะยาว - เครือข่ายโทรคมนาคม HAUL, ตัวกรอง DWDM ใช้กับ multiplex และ demultiplex หลายช่องทางของข้อมูล ความสามารถในการเลือกความยาวคลื่นที่แตกต่างกันอย่างแม่นยำช่วยให้สามารถใช้สายเคเบิลใยแก้วนำแสงได้อย่างมีประสิทธิภาพ ตัวอย่างเช่นในเครือข่ายกระดูกสันหลังตัวกรอง DWDM สามารถเปิดใช้งานการส่งสัญญาณข้อมูล 10G, 40G หรือ 100G หลายตัวผ่านเส้นใยเดียวเพิ่มความจุเครือข่ายอย่างมีนัยสำคัญ
ศูนย์ข้อมูล
ศูนย์ข้อมูลต้องการการส่งข้อมูลความเร็วสูงและเชื่อถือได้ ตัวกรอง DWDM สามารถใช้ในการเชื่อมต่อกันของศูนย์ข้อมูลภายในของศูนย์ข้อมูลเพื่อจัดการการไหลของข้อมูลระหว่างเซิร์ฟเวอร์และระบบจัดเก็บข้อมูล ลักษณะการตอบสนองทางสเปกตรัมทำให้มั่นใจได้ว่าสัญญาณข้อมูลจะถูกกำหนดเส้นทางอย่างถูกต้องและไม่มีสัญญาณรบกวนระหว่างช่องทางที่แตกต่างกัน
ความเข้ากันได้กับส่วนประกอบแสงอื่น ๆ

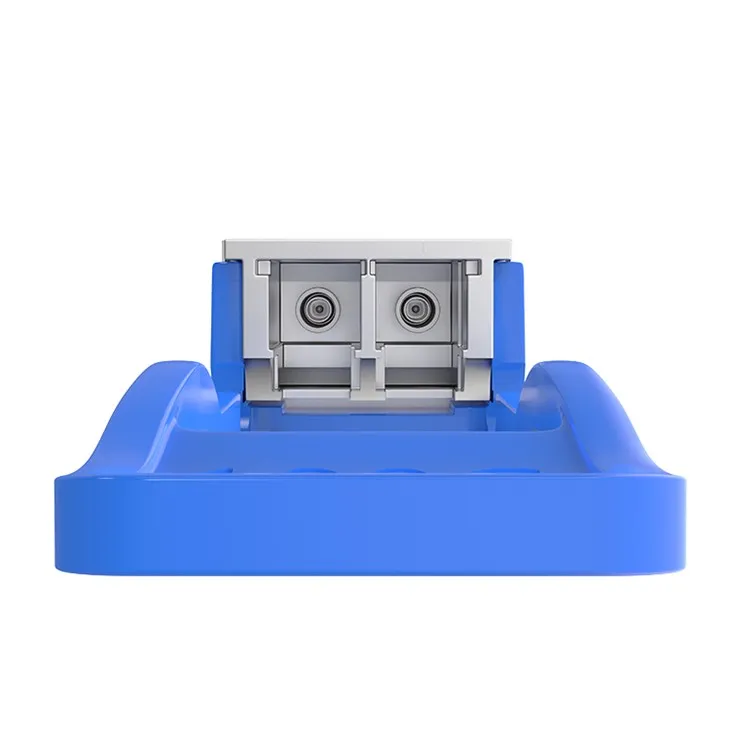

เมื่อพิจารณาถึงการตอบสนองทางสเปกตรัมของตัวกรอง DWDM มันเป็นสิ่งสำคัญที่จะต้องแน่ใจว่าเข้ากันได้กับส่วนประกอบออปติคัลอื่น ๆ ในระบบ ตัวอย่างเช่น,SFP 1G 1000BASE คือ 40 กม.ตัวรับส่งสัญญาณมักใช้ในเครือข่ายออพติคอล การตอบสนองทางสเปกตรัมของตัวกรอง DWDM ควรเข้ากันได้กับความยาวคลื่นเอาต์พุตของตัวรับส่งสัญญาณเหล่านี้เพื่อให้แน่ใจว่าการทำงานที่ราบรื่น ในทำนองเดียวกันสวิตช์แสง 1x8สามารถใช้ร่วมกับตัวกรอง DWDM เพื่อกำหนดเส้นทางสัญญาณแสง ประสิทธิภาพของตัวกรองควรได้รับการปรับให้เหมาะสมกับการทำงานอย่างมีประสิทธิภาพด้วยสวิตช์ดังกล่าว และสำหรับการส่งข้อมูลความเร็วสูงQSFP28 100G LR4 โมดูลตัวรับส่งสัญญาณยังต้องได้รับการพิจารณาในแง่ของความเข้ากันได้ของสเปกตรัม
ความสำคัญของการตอบสนองทางสเปกตรัมที่แม่นยำสำหรับลูกค้าของเรา
ในฐานะซัพพลายเออร์ตัวกรอง DWDM เราเข้าใจถึงความสำคัญของการให้การตอบสนองทางสเปกตรัมที่แม่นยำและสอดคล้องกับลูกค้าของเรา ลูกค้าของเราพึ่งพาตัวกรองเหล่านี้เพื่อสร้างเครือข่ายการสื่อสารทางแสงที่มีประสิทธิภาพสูง การตอบสนองทางสเปกตรัมที่ไม่ถูกต้องสามารถนำไปสู่การเสื่อมสภาพของสัญญาณอัตราข้อผิดพลาดที่เพิ่มขึ้นและในที่สุดความล้มเหลวของเครือข่าย
เราลงทุนอย่างมากในการวิจัยและพัฒนาเพื่อให้แน่ใจว่าตัวกรอง DWDM ของเราเป็นไปตามมาตรฐานอุตสาหกรรมที่เข้มงวดที่สุด สิ่งอำนวยความสะดวกการผลิตของเราติดตั้งสถานะ - ของ - อุปกรณ์ศิลปะและระบบควบคุมคุณภาพเพื่อผลิตตัวกรองที่มีลักษณะสเปกตรัมที่ยอดเยี่ยม นอกจากนี้เรายังเสนอบริการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของลูกค้าที่แตกต่างกัน ไม่ว่าจะเป็นความต้องการความกว้าง passband ที่ไม่เหมือนใครการลดทอนแบบหยุดยั้งเฉพาะหรือวงดนตรีการเปลี่ยนแปลงที่แคบเราสามารถออกแบบและผลิตตัวกรองให้เหมาะกับความต้องการเหล่านั้น
ติดต่อเราสำหรับการจัดหาและการทำงานร่วมกัน
หากคุณอยู่ในตลาดสำหรับตัวกรอง DWDM ที่มีคุณภาพสูงพร้อมการตอบสนองทางสเปกตรัมที่แม่นยำเราขอเชิญคุณติดต่อเราเพื่อรับการจัดหาและการทำงานร่วมกัน ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกตัวกรองที่เหมาะสมที่สุดสำหรับโครงการสื่อสารด้วยแสงของคุณ เราสามารถให้การสนับสนุนทางเทคนิคโดยละเอียดตัวอย่างผลิตภัณฑ์และราคาที่แข่งขันได้ ไม่ว่าคุณจะสร้างเครือข่ายโทรคมนาคมขนาดใหญ่หรือศูนย์ข้อมูลขนาดเล็กเรามีโซลูชันตัวกรอง DWDM ที่เหมาะสมสำหรับคุณ
การอ้างอิง
- ITU - T G.694.1, "กริดสเปกตรัมสำหรับแอปพลิเคชัน WDM: ตารางความถี่ DWDM"
- Saleh, Bea, & Teich, MC (2007) พื้นฐานของ Photonics ไวลีย์
- Palik, Ed (1998) คู่มือของค่าคงที่ออปติคัลของของแข็ง สื่อวิชาการ
