การติดตั้งไฟเบอร์ OM4 Duplex ใน Riser เป็นงานที่สำคัญที่ต้องมีการวางแผนอย่างรอบคอบเครื่องมือที่เหมาะสมและการยึดมั่นในมาตรฐานอุตสาหกรรม ในฐานะซัพพลายเออร์เส้นใย Duplex ของ OM4 ที่เชื่อถือได้ฉันได้เห็นความสำคัญของการติดตั้งที่ดี ในบล็อกนี้ฉันจะแนะนำคุณตลอดขั้นตอนการแบ่งปันข้อมูลเชิงลึกและแนวทางปฏิบัติที่ดีที่สุดที่ได้รับการพิสูจน์ในสาขานี้
เตรียมการติดตั้งล่วงหน้า
ก่อนที่คุณจะเริ่มจัดการไฟเบอร์ดูเพล็กซ์ OM4 จำเป็นต้องมีการเตรียมการติดตั้งล่วงหน้าจำนวนมาก ก่อนอื่นให้ทำการสำรวจไซต์อย่างละเอียด สิ่งนี้เกี่ยวข้องกับการประเมินเค้าโครงทางกายภาพของ Riser รวมถึงความสูงความกว้างและอุปสรรคที่อาจเกิดขึ้นเช่นท่อร้อยสายไฟฟ้าท่อระบายอากาศหรือสายเคเบิลอื่น ๆ ตรวจสอบให้แน่ใจว่าได้วัดระยะทางที่แน่นอนจากจุดเริ่มต้นไปยังจุดสิ้นสุดเพื่อกำหนดความยาวที่ต้องการของเส้นใยดูเพล็กซ์ OM4
ถัดไปรวบรวมเครื่องมือและวัสดุที่จำเป็นทั้งหมด คุณจะต้องมีใบมีดสายเคเบิลใยแก้วนำแสง, สายเคเบิล, ตัวต่อฟิวชั่นหรือเครื่องกลั่น, ขั้วต่อ, อุปกรณ์การจัดการสายเคเบิลเช่นถาดสายเคเบิลและชั้นวางและอุปกรณ์ความปลอดภัยเช่นแว่นตานิรภัยและถุงมือ ตรวจสอบให้แน่ใจว่าเครื่องมือทั้งหมดอยู่ในสภาพการทำงานที่ดีและคุณมีชิ้นส่วนอะไหล่เพียงพอ
นอกจากนี้ยังเป็นสิ่งสำคัญในการทบทวนมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง สำหรับการติดตั้งไฟเบอร์ออปติกมาตรฐานเช่น TIA/EIA - 568.3 - D ให้แนวทางในการติดตั้งสายเคเบิลรัศมีโค้งและการสิ้นสุด การยึดมั่นในมาตรฐานเหล่านี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือและประสิทธิภาพของเครือข่ายเส้นใย Duplex OM4 ของคุณ
การติดตั้งสายเคเบิล
เมื่อคุณเสร็จสิ้นการเตรียมการติดตั้งล่วงหน้าแล้วก็ถึงเวลาที่จะเริ่มติดตั้งไฟเบอร์ OM4 Duplex เริ่มต้นด้วยการดึงสายเคเบิลผ่าน Riser ใช้ด้ามจับแบบดึงหรือสายเคเบิล - ดึงน้ำมันหล่อลื่นเพื่อลดแรงเสียดทานและป้องกันความเสียหายต่อเส้นใย ตรวจสอบให้แน่ใจว่าได้ทำตามข้อกำหนดของรัศมีการโค้งงอที่ถูกต้องสำหรับไฟเบอร์ OM4 ซึ่งโดยทั่วไปจะเป็น 10 เท่าของเส้นผ่านศูนย์กลางสายเคเบิลสำหรับการจัดการปกติและเส้นผ่านศูนย์กลางสายเคเบิล 20 เท่าในระหว่างการติดตั้ง
เมื่อคุณดึงสายเคเบิลระวังอย่าบิดหรือหงิกงอ ใช้คู่มือสายเคเบิลเป็นระยะ ๆ เพื่อให้สายเคเบิลตรงและเพื่อป้องกันไม่ให้ถูกับขอบคม หากคุณพบอุปสรรคใด ๆ ให้จัดทำสายเคเบิลรอบ ๆ อย่างระมัดระวังโดยไม่ต้องใช้แรงมากเกินไป
เมื่อติดตั้งสายเคเบิลหลายสายใน Riser จัดระเบียบอย่างถูกต้อง ใช้สายเคเบิลหรือสายรัดเวลโครเพื่อรวมสายเคเบิลเข้าด้วยกันเป็นระยะ สิ่งนี้ไม่เพียง แต่ทำให้การติดตั้งดูเรียบร้อย แต่ยังช่วยในการบำรุงรักษาในอนาคตและการแก้ไขปัญหา
การเลิก
หลังจากติดตั้งสายเคเบิลแล้วขั้นตอนต่อไปคือการยกเลิก มีสองวิธีหลักของการสิ้นสุด: การประกบฟิวชั่นและการประกบเชิงกล การประกบฟิวชั่นเกี่ยวข้องกับการละลายเส้นใยจะสิ้นสุดด้วยกันโดยใช้ตัวต่อฟิวชั่นสร้างการเชื่อมต่อถาวรและต่ำ - การสูญเสีย วิธีนี้เป็นที่ต้องการสำหรับแอปพลิเคชันประสิทธิภาพสูงซึ่งจำเป็นต้องมีการสูญเสียการแทรกต่ำและการสูญเสียผลตอบแทนสูง
ในทางกลับกันการประกบเชิงกลใช้การประกบเชิงกลเพื่อจัดแนวและทำให้เส้นใยจบเข้าด้วยกัน มันเป็นวิธีที่เร็วและราคาไม่แพง แต่อาจส่งผลให้สูญเสียการแทรกสูงขึ้นเล็กน้อยเมื่อเทียบกับการประกบฟิวชั่น ตัวเลือกระหว่างสองวิธีขึ้นอยู่กับความต้องการและงบประมาณเฉพาะของคุณ
เมื่อการประกบเสร็จสมบูรณ์ให้ติดตั้งตัวเชื่อมต่อเข้ากับปลายไฟเบอร์ ตรวจสอบให้แน่ใจว่าได้ทำความสะอาดตัวเชื่อมต่ออย่างละเอียดโดยใช้ชุดทำความสะอาดใยแก้วนำแสงเพื่อกำจัดฝุ่นหรือเศษซาก ตัวเชื่อมต่อที่ทำความสะอาดอย่างไม่ถูกต้องอาจทำให้เกิดการสูญเสียสัญญาณและส่งผลกระทบต่อประสิทธิภาพของเครือข่าย
การทดสอบและการรับรอง
หลังจากการติดตั้งและการเลิกจ้างเสร็จสมบูรณ์จำเป็นต้องทดสอบและรับรองเครือข่ายเส้นใย Duplex OM4 ใช้เวลาออปติคัล - มิเตอร์สะท้อนโดเมน (OTDR) เพื่อวัดการสูญเสียและความยาวของเส้นใย OTDR ส่งชีพจรแสงเข้าไปในเส้นใยและวัดแสงสะท้อนแสงเพื่อตรวจจับการแตกหัก, ต่อหรือข้อบกพร่องอื่น ๆ ในสายเคเบิล
นอกเหนือจากการทดสอบ OTDR แล้วให้ทำการทดสอบการสูญเสียพลังงานโดยใช้แหล่งกำเนิดแสงและเครื่องวัดพลังงาน การทดสอบนี้วัดปริมาณการสูญเสียแสงระหว่างเครื่องส่งและตัวรับสัญญาณ เปรียบเทียบผลการทดสอบกับมาตรฐานอุตสาหกรรมเพื่อให้แน่ใจว่าเครือข่ายตรงตามเกณฑ์ประสิทธิภาพที่ต้องการ
การรวมเข้ากับส่วนประกอบอื่น ๆ

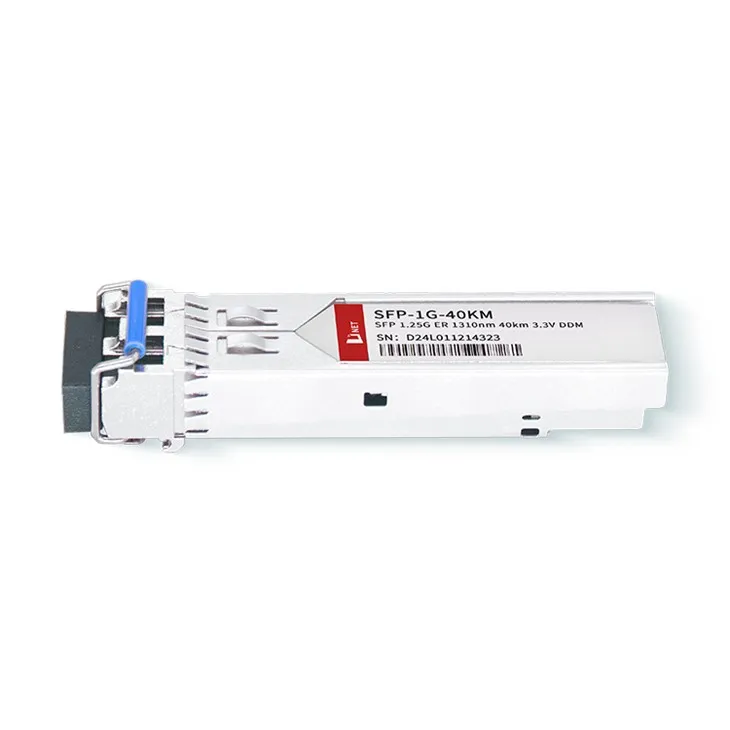

OM4 Duplex Fiber มักจะใช้ร่วมกับส่วนประกอบเครือข่ายอื่น ๆ เช่นสวิตช์เราเตอร์และตัวรับส่งสัญญาณ เมื่อรวมเส้นใยดูเพล็กซ์ OM4 เข้ากับส่วนประกอบเหล่านี้ตรวจสอบให้แน่ใจว่าใช้เครื่องรับส่งสัญญาณที่เข้ากันได้ ตัวอย่างเช่นหากคุณต้องการการเชื่อมต่อระยะไกลคุณอาจพิจารณาใช้ไฟล์SFP 1G 1000BASE คือ 40 กม.- ตัวรับส่งสัญญาณนี้ออกแบบมาสำหรับการถ่ายโอนข้อมูล 1Gbps ในระยะทางสูงสุด 40 กม. โดยใช้เส้นใยโหมดเดี่ยว แต่ยังสามารถใช้ในแอปพลิเคชันไฟเบอร์ OM4 บางตัว
สำหรับการถ่ายโอนข้อมูลความเร็วสูงคุณอาจต้องการดูสายเคเบิลฝ่าวงล้อม ที่800G OSFP ถึง 2X 400G OSFP112 Breakout DACและ400G QSFP - DD ถึง 4x100G Breakout Cable DACเป็นตัวเลือกที่ยอดเยี่ยมสำหรับการแยกพอร์ตความเร็วสูงออกเป็นพอร์ตความเร็วต่ำกว่าหลายพอร์ตให้ความยืดหยุ่นในการออกแบบเครือข่าย
การบำรุงรักษาและการแก้ไขปัญหา
การบำรุงรักษาปกติเป็นสิ่งสำคัญสำหรับประสิทธิภาพระยะยาวของเครือข่ายเส้นใย Duplex OM4 ของคุณ ตรวจสอบสายเคเบิลและตัวเชื่อมต่อเป็นระยะสำหรับสัญญาณของความเสียหายเช่นรอยแตกรอยขีดข่วนหรือการเชื่อมต่อที่หลวม ทำความสะอาดตัวเชื่อมต่อเป็นประจำเพื่อป้องกันการสะสมของฝุ่นและเศษซาก
ในกรณีที่มีปัญหาใด ๆ เช่นการสูญเสียสัญญาณหรือการเชื่อมต่อเป็นระยะ ๆ ให้ใช้ตัวระบุความผิดพลาดของใยแก้วนำแสงหรือ OTDR เพื่อระบุปัญหา เมื่อปัญหาอยู่ให้ใช้มาตรการที่เหมาะสมในการแก้ไขเช่นการเปลี่ยนสายเคเบิลหรือขั้วต่อที่เสียหายหรือการเชื่อมต่อที่ผิดพลาด
บทสรุป
การติดตั้งไฟเบอร์ OM4 Duplex ใน Riser เป็นกระบวนการที่ซับซ้อน แต่คุ้มค่า โดยทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้คุณสามารถมั่นใจได้ว่าการติดตั้งที่ประสบความสำเร็จซึ่งเป็นไปตามมาตรฐานอุตสาหกรรมและให้ประสิทธิภาพที่เชื่อถือได้ ในฐานะซัพพลายเออร์เส้นใย Duplex OM4 ชั้นนำเรามุ่งมั่นที่จะให้บริการผลิตภัณฑ์ที่มีคุณภาพสูงและการสนับสนุนทางเทคนิคเพื่อช่วยคุณในโครงการติดตั้งใยแก้วนำแสงของคุณ
หากคุณสนใจที่จะซื้อเส้นใย OM4 Duplex หรือมีคำถามใด ๆ เกี่ยวกับการติดตั้งการเลิกจ้างหรือการทดสอบโปรดอย่าลังเลที่จะติดต่อเรา เราอยู่ที่นี่เพื่อช่วยเหลือคุณในทุกขั้นตอนของกระบวนการตั้งแต่การเลือกผลิตภัณฑ์ไปจนถึงหลังจาก - การสนับสนุนการขาย ทีมผู้เชี่ยวชาญของเราพร้อมที่จะจัดหาโซลูชั่นที่กำหนดเองตามข้อกำหนดเฉพาะของคุณ
การอ้างอิง
- TIA/EIA - 568.3 - D โทรคมนาคมการเดินสายมาตรฐานสำหรับอาคารพาณิชย์
- Fiber Optic Association (FOA) คู่มือการติดตั้งและทดสอบ
