เอฟเฟกต์การกระจายตัวใน DWDM Mux Demux คืออะไร

เฮ้! ในฐานะซัพพลายเออร์ของ DWDM Mux Demux ฉันได้รับคำถามมากมายเกี่ยวกับเอฟเฟกต์การกระจายตัวในอุปกรณ์เหล่านี้ ดังนั้น ฉันคิดว่าฉันจะเขียนบล็อกโพสต์เพื่อแบ่งปันข้อมูลเชิงลึกเกี่ยวกับหัวข้อนี้

ก่อนอื่น เรามาดูกันว่า DWDM Mux Demux คืออะไร DWDM ย่อมาจาก Dense Wavelength Division Multiplexing DWDM Mux (มัลติเพล็กเซอร์) จะรวมสัญญาณแสงหลายสัญญาณที่มีความยาวคลื่นต่างกันไว้บนไฟเบอร์เส้นเดียว ในขณะที่ DWDM Demux (ตัวแยกสัญญาณ) ทำสิ่งที่ตรงกันข้าม โดยแยกสัญญาณที่รวมกันเหล่านั้นกลับไปเป็นความยาวคลื่นแต่ละตัว เทคโนโลยีนี้มีความสำคัญอย่างยิ่งในเครือข่ายการสื่อสารแบบออปติกสมัยใหม่ เนื่องจากช่วยให้สามารถรับส่งข้อมูลความจุสูงในระยะทางไกลได้

ทีนี้ เรามาเจาะลึกถึงเอฟเฟกต์การกระจายตัวกันดีกว่า การกระจายตัวใน DWDM Mux Demux อาจทำให้เกิดอาการปวดคอได้อย่างแท้จริง แต่การทำความเข้าใจว่าเป็นกุญแจสำคัญในการได้รับประสิทธิภาพที่ดีที่สุดจากอุปกรณ์เหล่านี้ การกระจายตัวส่วนใหญ่มีสองประเภทที่เราต้องกังวล: การกระจายตัวของสีและโพลาไรเซชัน - การกระจายตัวของโหมด

การกระจายตัวของสี

การกระจายตัวของสีเกิดจากการที่ความยาวคลื่นที่แตกต่างกันของแสงเดินทางด้วยความเร็วที่ต่างกันในใยแก้วนำแสง ในระบบ DWDM เรากำลังเผชิญกับความยาวคลื่นหลายช่วง และความเร็วที่แตกต่างกันนี้อาจทำให้เกิดปัญหาได้ เมื่อความยาวคลื่นที่ต่างกันเดินทางด้วยความเร็วที่ต่างกัน พัลส์ของแสงที่นำพาข้อมูลของเราจะเริ่มกระจายออกไปเมื่อเวลาผ่านไป การแพร่กระจายนี้สามารถนำไปสู่การรบกวนระหว่างสัญลักษณ์ (ISI) โดยที่สัญลักษณ์ (บิตของข้อมูล) ในหนึ่งพัลส์เริ่มทับซ้อนกับสัญลักษณ์ในพัลส์ถัดไป

ลองนึกภาพคุณกำลังส่งชุดข้อมูลพัลส์ผ่านไฟเบอร์โดยใช้ DWDM หากมีการกระจายตัวของสี พัลส์ที่สวยงามและสะอาดเหล่านั้นจะเริ่มเลอะเลือน เป็นผลให้ผู้รับอาจมีช่วงเวลาที่ยากลำบากในการแยกแยะระหว่างสัญลักษณ์แต่ละตัว ซึ่งอาจนำไปสู่ข้อผิดพลาดในการส่งข้อมูลได้

ปริมาณการกระจายตัวของสีขึ้นอยู่กับหลายปัจจัย ปัจจัยหลักประการหนึ่งคือความยาวของเส้นใย ยิ่งเส้นใยยาวเท่าไร ความยาวคลื่นที่แตกต่างกันก็ต้องกระจายออกไปมากขึ้นเท่านั้น ดังนั้นเอฟเฟกต์การกระจายตัวของสีจึงมีความสำคัญมากขึ้น อีกปัจจัยหนึ่งคือความกว้างสเปกตรัมของแหล่งกำเนิดแสง ความกว้างสเปกตรัมที่กว้างขึ้นหมายถึงความยาวคลื่นที่เกี่ยวข้องกันมากขึ้น ซึ่งอาจทำให้ปัญหาการกระจายตัวของสีรุนแรงขึ้นได้

ในการจัดการกับการกระจายตัวของสีในผลิตภัณฑ์ DWDM Mux Demux ของเรา เราใช้เทคนิคที่แตกต่างกันสองสามอย่าง วิธีการทั่วไปวิธีหนึ่งคือการใช้เส้นใยที่ชดเชยการกระจายตัว (DCF) เส้นใยเหล่านี้มีลักษณะการกระจายตัวที่ตรงกันข้ามกับเส้นใยส่งผ่าน ด้วยการแทรก DCF เข้าไปในเส้นทางแสง เราสามารถต่อต้านการกระจายตัวของสีที่เกิดขึ้นในไฟเบอร์การส่งผ่านหลักได้

โพลาไรเซชัน - การกระจายโหมด (PMD)

โพลาไรเซชัน - การกระจายโหมดเป็นการกระจายอีกประเภทหนึ่งที่อาจส่งผลต่อระบบ DWDM Mux Demux ในใยแก้วนำแสง แสงสามารถมีอยู่ได้ในโหมดโพลาไรซ์แบบตั้งฉากสองโหมด ตามหลักการแล้ว โหมดทั้งสองนี้จะเดินทางด้วยความเร็วเท่ากัน แต่ในความเป็นจริง เนื่องจากความไม่สมบูรณ์ในเส้นใย เช่น การโค้งงอ การบิดตัว และความไม่สม่ำเสมอในแกนกลางของเส้นใย โหมดโพลาไรเซชันทั้งสองโหมดจึงสามารถเดินทางด้วยความเร็วที่แตกต่างกัน

ความเร็วที่แตกต่างกันระหว่างโหมดโพลาไรเซชันทั้งสองนี้ทำให้พัลส์แสงแบ่งออกเป็นสององค์ประกอบที่มาถึงเครื่องรับในเวลาที่ต่างกัน เช่นเดียวกับการกระจายตัวของสี นอกจากนี้ยังสามารถนำไปสู่การรบกวนระหว่างสัญลักษณ์และข้อผิดพลาดของข้อมูลได้

PMD จัดการได้ยากกว่าเล็กน้อยเมื่อเทียบกับการกระจายตัวของสี เนื่องจากเป็นปรากฏการณ์ทางสถิติ ขนาดของมันอาจแตกต่างกันแบบสุ่มเมื่อเวลาผ่านไปและตามความยาวของเส้นใย เพื่อบรรเทา PMD เราใช้โพลาไรเซชัน - ตัวชดเชยการกระจายโหมด อุปกรณ์เหล่านี้สามารถปรับสถานะโพลาไรเซชันของสัญญาณออปติคัลเพื่อลดความแตกต่างของเวลามาถึงระหว่างโหมดโพลาไรซ์ทั้งสองโหมด

ผลกระทบต่อประสิทธิภาพการทำงานของ DWDM Mux Demux

ผลกระทบจากการกระจายตัวอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของผลิตภัณฑ์ DWDM Mux Demux ของเรา สำหรับผู้เริ่มต้น พวกเขาสามารถจำกัดระยะการส่งข้อมูลได้ เนื่องจากการแพร่กระจายของพัลส์แสงที่เกิดจากการกระจายตัว คุณภาพของสัญญาณจึงลดลงในระยะทางไกล ซึ่งหมายความว่าหากไม่มีการชดเชยการกระจายที่เหมาะสม เราจะไม่สามารถส่งข้อมูลได้ไกลเท่าที่เราต้องการในระบบ DWDM

การกระจายยังส่งผลต่ออัตราข้อมูลด้วย อัตราข้อมูลที่สูงกว่าต้องใช้พัลส์แสงที่สั้นกว่า แต่เมื่อเกิดการกระจัดกระจาย พัลส์สั้น ๆ เหล่านี้มีแนวโน้มที่จะกระจายออกไปและทำให้เกิดการรบกวนระหว่างสัญลักษณ์ ดังนั้น หากเราต้องการเพิ่มอัตราข้อมูลในระบบ DWDM เราจำเป็นต้องสามารถจัดการผลกระทบการกระจายตัวได้ดีขึ้น

ผลิตภัณฑ์ DWDM Mux Demux และการจัดการการกระจายตัวของเรา

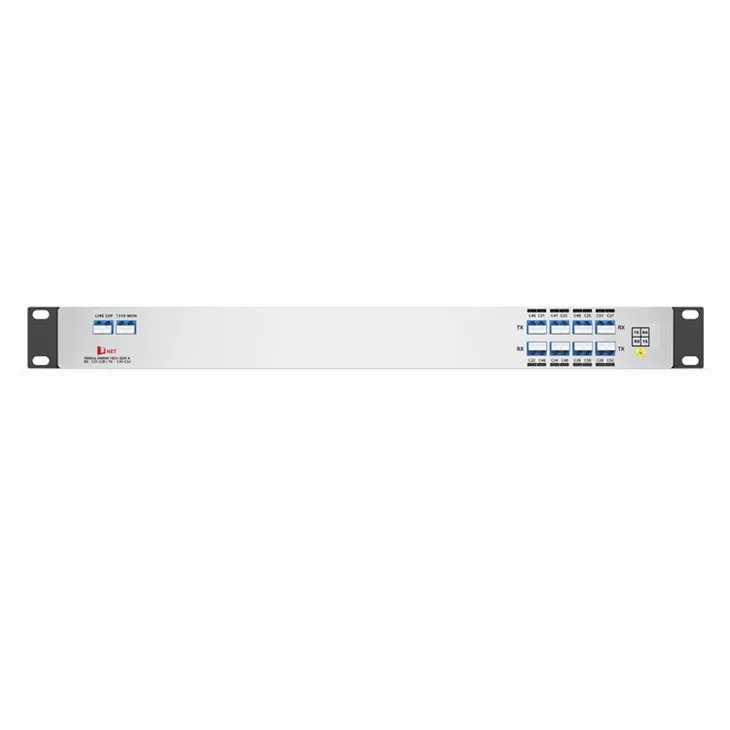

ที่บริษัทของเรา เราได้ใช้ความพยายามอย่างมากในการออกแบบผลิตภัณฑ์ DWDM Mux Demux ของเราเพื่อจัดการกับการกระจายตัวอย่างมีประสิทธิภาพ ตัวอย่างเช่นของเราไฟเบอร์เดี่ยว 8CH (16 ความยาวคลื่น) แร็ค DWDM Mux และ Demux 1Uมาพร้อมกับกลไกการกระจายตัวและการชดเชยขั้นสูง เราได้เลือกวัสดุและส่วนประกอบอย่างระมัดระวังเพื่อลดการกระจายตัวของสี และได้สร้างตัวชดเชยการกระจายโหมดโพลาไรเซชันในตัวเพื่อจัดการกับ PMD

ของเราไฟเบอร์เดี่ยว OADM DWDMยังมีคุณสมบัติที่ช่วยในการจัดการการกระจายตัว ผลิตภัณฑ์นี้ได้รับการออกแบบมาให้ทำงานในเครือข่ายออปติกที่ซับซ้อน ซึ่งการกระจายอาจเป็นปัญหาสำคัญได้ เราได้ปรับเส้นทางแสงให้เหมาะสมและใช้ไฟเบอร์คุณภาพสูงเพื่อลดผลกระทบของการกระจายตัวของโหมดทั้งสีและโพลาไรซ์

แล้วก็ของเรา80CH AAWG DWDM MUX DEMUX ไฟเบอร์เดี่ยว 1U- ด้วยจำนวนช่องสัญญาณที่สูง อุปกรณ์นี้จึงต้องจัดการกับความยาวคลื่นจำนวนมาก ซึ่งทำให้การจัดการการกระจายมีความท้าทายมากยิ่งขึ้น แต่เราได้นำเทคนิคการชดเชยการกระจายตัวที่ทันสมัยมาใช้เพื่อให้แน่ใจว่าคุณภาพสัญญาณยังคงอยู่ในระดับสูงแม้จะมีหลายช่องสัญญาณก็ตาม

บทสรุป

โดยสรุป เอฟเฟกต์การกระจายตัวใน DWDM Mux Demux เป็นส่วนที่ซับซ้อน แต่สำคัญของการสื่อสารด้วยแสง การกระจายตัวของสีและโพลาไรเซชัน - การกระจายตัวของโหมดอาจทำให้เกิดปัญหาสำคัญในการส่งข้อมูล รวมถึงการรบกวนระหว่างสัญลักษณ์ และระยะการส่งข้อมูลและอัตราข้อมูลที่จำกัด อย่างไรก็ตาม ด้วยการออกแบบและเทคโนโลยีที่เหมาะสม เราจึงสามารถจัดการผลกระทบการกระจายตัวเหล่านี้ได้อย่างมีประสิทธิภาพ

หากคุณอยู่ในตลาดสำหรับผลิตภัณฑ์ DWDM Mux Demux คุณภาพสูงที่สามารถรองรับการกระจายตัวได้ดี เราพร้อมให้ความช่วยเหลือ ไม่ว่าคุณจะสร้างเครือข่ายออปติกใหม่หรืออัพเกรดเครือข่ายที่มีอยู่ ผลิตภัณฑ์ของเราได้รับการออกแบบมาเพื่อตอบสนองความต้องการของคุณ อย่าลังเลที่จะติดต่อเราเพื่อขอข้อมูลเพิ่มเติมหรือเริ่มการสนทนาเรื่องการจัดซื้อจัดจ้าง เรายินดีเสมอที่จะพูดคุยเกี่ยวกับว่าโซลูชัน DWDM Mux Demux ของเรามีประโยชน์ต่อเครือข่ายของคุณอย่างไร

อ้างอิง

• "การสื่อสารด้วยใยแก้วนำแสง" โดย Gerd Keizer
• "ระบบสื่อสารไฟเบอร์ - ออปติก" โดย Govind P. Agrawal
