ในขอบเขตของการสื่อสารด้วยแสงสมัยใหม่ อุปกรณ์ Mux Demux แบบ Dense Wavelength Division Multiplexing (DWDM) มีบทบาทสำคัญในการรับส่งข้อมูลความจุสูงผ่านใยแก้วนำแสง อุปกรณ์เหล่านี้แบ่งออกเป็นสองประเภทหลัก: DWDM Mux Demux แบบพาสซีฟและแอคทีฟ ในฐานะซัพพลายเออร์ DWDM Mux Demux ฉันเชี่ยวชาญความแตกต่างระหว่างสองประเภทนี้เป็นอย่างดี และในบล็อกนี้ ฉันจะเจาะลึกถึงความแตกต่างของพวกเขา
1. หลักการพื้นฐาน
Mux Demux DWDM แบบพาสซีฟ
อุปกรณ์ DWDM Mux Demux แบบพาสซีฟทำงานโดยใช้ส่วนประกอบทางแสงแบบพาสซีฟ เช่น ฟิลเตอร์ฟิล์มบาง (TFF) ฟิลเตอร์เหล่านี้ได้รับการออกแบบมาให้เลือกส่งหรือสะท้อนความยาวคลื่นเฉพาะของแสง เมื่อสัญญาณแสงหลายสัญญาณที่มีความยาวคลื่นต่างกันเข้าสู่มัลติเพล็กเซอร์ ส่วนประกอบแบบพาสซีฟจะนำแต่ละความยาวคลื่นไปยังพอร์ตเอาต์พุตที่เหมาะสมสำหรับมัลติเพล็กซ์ซิ่ง ในตัวแยกสัญญาณแบบแยกส่วน กระบวนการจะกลับกัน โดยแยกความยาวคลื่นที่รวมกันกลับออกเป็นสัญญาณแยกกัน เนื่องจากต้องใช้องค์ประกอบแบบพาสซีฟ จึงไม่จำเป็นต้องใช้แหล่งพลังงานภายนอกในการทำงาน
DWDM Mux Demux ที่ใช้งานอยู่
ในทางกลับกัน อุปกรณ์ DWDM Mux Demux ที่ใช้งานอยู่จะรวมเอาส่วนประกอบออปติคอลแบบแอคทีฟ เช่น เครื่องขยายสัญญาณออปติคอลเซมิคอนดักเตอร์ (SOA) หรือเครื่องขยายสัญญาณไฟเบอร์เจือเออร์เบียม (EDFA) แอมพลิฟายเออร์เหล่านี้ใช้เพื่อเพิ่มสัญญาณแสง นอกเหนือจากมัลติเพล็กซ์แบบความยาวคลื่นและดีมัลติเพล็กซ์แล้ว อุปกรณ์แบบแอคทีฟยังสามารถขยายสัญญาณออปติคัลได้ เพื่อชดเชยการสูญเสียสัญญาณที่เกิดขึ้นระหว่างการส่งสัญญาณผ่านไฟเบอร์ออปติกระยะไกล กระบวนการขยายสัญญาณนี้ต้องใช้แหล่งจ่ายไฟภายนอกเพื่อใช้งานส่วนประกอบที่ทำงานอยู่
2. ลักษณะการปฏิบัติงาน
การขยายสัญญาณ
ความแตกต่างที่สำคัญที่สุดในประสิทธิภาพคือความสามารถในการขยายสัญญาณ อุปกรณ์ DWDM Mux Demux แบบพาสซีฟไม่มีความสามารถในการขยายสัญญาณในตัว เป็นผลให้พลังของสัญญาณแสงที่ส่งผ่านสัญญาณเหล่านั้นค่อยๆลดลงเนื่องจากการลดทอนของไฟเบอร์ ซึ่งจะจำกัดระยะการส่งสัญญาณโดยไม่ต้องใช้อุปกรณ์ขยายสัญญาณเพิ่มเติม
ในทางตรงกันข้าม อุปกรณ์ DWDM Mux Demux ที่ใช้งานอยู่สามารถขยายสัญญาณแสงได้ ตัวอย่างเช่น EDFA สามารถให้อัตราขยายในช่วงความยาวคลื่นที่กว้าง ทำให้สัญญาณสามารถเดินทางในระยะทางที่ไกลขึ้นโดยไม่มีการเสื่อมสภาพอย่างมีนัยสำคัญ ทำให้อุปกรณ์แบบแอคทีฟเหมาะสมมากขึ้นสำหรับเครือข่ายการสื่อสารแบบออปติคัลระยะไกลและความจุสูง ซึ่งจำเป็นต้องรักษาความแรงของสัญญาณเป็นระยะทางหลายร้อยหรือหลายพันกิโลเมตร
คุณภาพสัญญาณและความยืดหยุ่น
อุปกรณ์ที่ใช้งานอยู่ให้การควบคุมคุณภาพสัญญาณที่ดีกว่า พวกเขาสามารถปรับเกนของความยาวคลื่นแต่ละอันได้อย่างอิสระ ซึ่งช่วยในการปรับระดับพลังงานของความยาวคลื่นที่แตกต่างกันให้เท่ากัน นี่เป็นสิ่งสำคัญอย่างยิ่งในระบบ DWDM ที่มีการส่งความยาวคลื่นหลายรายการพร้อมกัน เนื่องจากระดับพลังงานที่ไม่สม่ำเสมออาจนำไปสู่การรบกวนสัญญาณและลดประสิทธิภาพของระบบ
อุปกรณ์แบบพาสซีฟแม้ว่าจะมีการออกแบบที่เรียบง่ายกว่า แต่ก็มีความยืดหยุ่นน้อยกว่าในแง่ของการควบคุมคุณภาพสัญญาณ เมื่อตั้งค่าคุณลักษณะตัวกรองในระหว่างการผลิตแล้ว จะไม่สามารถปรับเปลี่ยนได้โดยง่าย อย่างไรก็ตาม มีความเสถียรมากกว่าในแง่ที่ว่าไม่มีส่วนประกอบที่ทำงานอยู่ซึ่งสามารถทำให้เกิดสัญญาณรบกวนหรือความไม่เสถียรเพิ่มเติมได้
3. การพิจารณาต้นทุน
การลงทุนครั้งแรก
โดยทั่วไปอุปกรณ์ DWDM Mux Demux แบบพาสซีฟจะคุ้มค่ากว่าในแง่ของการลงทุนเริ่มแรก เนื่องจากไม่จำเป็นต้องใช้ส่วนประกอบและอุปกรณ์จ่ายไฟราคาแพง ต้นทุนการผลิตจึงค่อนข้างต่ำ ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับเครือข่ายออปติกที่มีข้อจำกัดขนาดเล็กหรืองบประมาณ
อุปกรณ์ DWDM Mux Demux ที่ใช้งานอยู่ เนื่องจากการรวมส่วนประกอบที่ใช้งานอยู่ เช่น แอมพลิฟายเออร์ จึงมีราคาแพงกว่า ค่าใช้จ่ายของแอมพลิฟายเออร์เอง รวมถึงแหล่งจ่ายไฟและวงจรควบคุมที่เกี่ยวข้อง จะเพิ่มต้นทุนโดยรวมของอุปกรณ์
ต้นทุนการดำเนินงาน
ในแง่ของต้นทุนการดำเนินงาน อุปกรณ์แบบพาสซีฟมีข้อได้เปรียบ พวกเขาไม่ใช้พลังงานซึ่งหมายความว่าไม่มีค่าใช้จ่ายไฟฟ้าที่เกี่ยวข้องกับการดำเนินงาน ซึ่งอาจส่งผลให้ประหยัดได้มากในระยะยาว โดยเฉพาะอย่างยิ่งสำหรับเครือข่ายขนาดใหญ่ที่มีอุปกรณ์ DWDM จำนวนมาก
ในทางกลับกัน อุปกรณ์ที่ใช้งานอยู่จะใช้พลังงานเพื่อควบคุมแอมพลิฟายเออร์ สิ่งนี้ไม่เพียงเพิ่มค่าไฟฟ้า แต่ยังต้องมีระบบระบายความร้อนเพิ่มเติมเพื่อกระจายความร้อนที่เกิดจากส่วนประกอบที่ทำงานอยู่ ค่าใช้จ่ายในการดำเนินการเพิ่มเติมเหล่านี้จำเป็นต้องได้รับการพิจารณาเมื่อเลือกระหว่างอุปกรณ์ DWDM Mux Demux แบบพาสซีฟและแอคทีฟ
4. สถานการณ์การใช้งาน
Mux Demux DWDM แบบพาสซีฟ
อุปกรณ์ DWDM Mux Demux แบบพาสซีฟมักใช้ในเครือข่ายออปติกระยะสั้นถึงระยะกลาง เช่น เครือข่ายท้องถิ่น (LAN) ศูนย์ข้อมูล และเครือข่ายแคมปัส ในสภาพแวดล้อมเหล่านี้ ระยะการส่งข้อมูลค่อนข้างสั้น และการลดทอนสัญญาณไม่ใช่ปัญหาหลัก ตัวอย่างเช่น ในศูนย์ข้อมูล อุปกรณ์ DWDM แบบพาสซีฟสามารถใช้เพื่อส่งสัญญาณแสงหลายสัญญาณแบบมัลติเพล็กซ์และดีมัลติเพล็กซ์ระหว่างเซิร์ฟเวอร์และสวิตช์ ซึ่งเป็นโซลูชันที่คุ้มต้นทุนสำหรับการส่งข้อมูลที่มีความหนาแน่นสูง
คุณสามารถสำรวจของเราไฟเบอร์เดี่ยว OADM 8CH DWDM แร็ค 1U ตะวันตกหรือตะวันออกสำหรับโซลูชัน DWDM แบบพาสซีฟที่เหมาะกับการใช้งานดังกล่าว
DWDM Mux Demux ที่ใช้งานอยู่
อุปกรณ์ DWDM Mux Demux ที่ใช้งานอยู่เป็นตัวเลือกที่ต้องการสำหรับเครือข่ายออปติกระยะไกลและระยะไกลพิเศษ เช่น เครือข่ายระหว่างเมืองและข้ามมหาสมุทร ในเครือข่ายเหล่านี้ สัญญาณจำเป็นต้องเดินทางในระยะทางไกล และการขยายสัญญาณถือเป็นสิ่งสำคัญเพื่อรักษาความแรงของสัญญาณ อุปกรณ์ที่ใช้งานยังสามารถใช้ในเครือข่ายแกนหลักความจุสูงซึ่งจำเป็นต้องส่งสัญญาณหลายความยาวคลื่นด้วยคุณภาพสัญญาณสูง

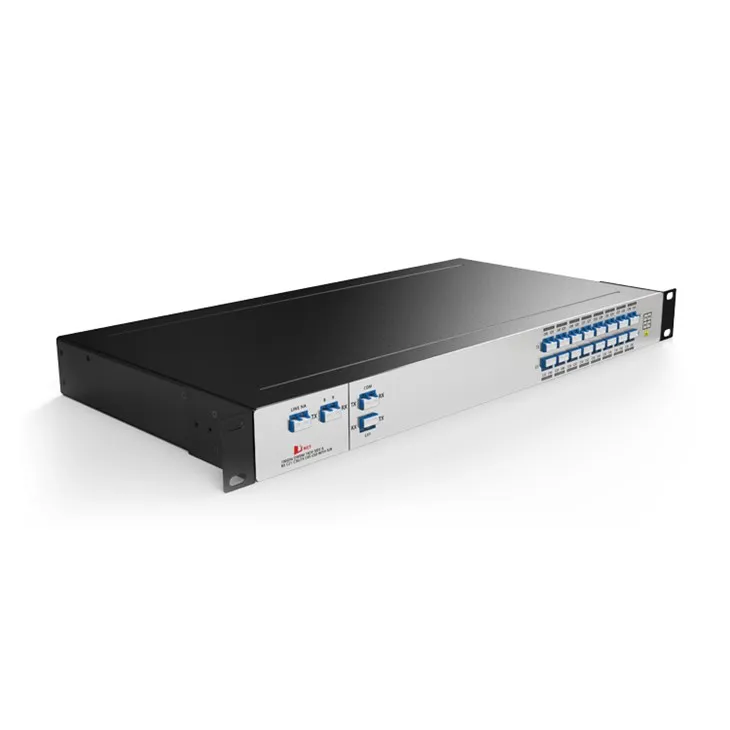

ของเราไฟเบอร์เดี่ยว OADM DWDMและไฟเบอร์เดี่ยว 16CH (32 ความยาวคลื่น) แร็ค DWDM Mux และ Demux 1Uนำเสนอโซลูชัน DWDM ที่ใช้งานซึ่งปรับแต่งมาสำหรับการใช้งานที่มีความต้องการสูงเหล่านี้
5. การบำรุงรักษาและความน่าเชื่อถือ
Mux Demux DWDM แบบพาสซีฟ
อุปกรณ์ DWDM Mux Demux แบบพาสซีฟนั้นค่อนข้างง่ายต่อการบำรุงรักษา เนื่องจากไม่มีส่วนประกอบที่ทำงานอยู่ จึงมีชิ้นส่วนที่สามารถทำงานล้มเหลวได้น้อยลง งานบำรุงรักษาหลักมักจะเกี่ยวข้องกับการตรวจสอบขั้วต่อแบบออปติคัลเพื่อความสะอาดและการวางแนวที่เหมาะสม ในกรณีที่เกิดความล้มเหลว กระบวนการเปลี่ยนจะดำเนินการอย่างตรงไปตรงมา เนื่องจากส่วนใหญ่เกี่ยวข้องกับการเปลี่ยนฟิลเตอร์ออปติคอลแบบพาสซีฟ
DWDM Mux Demux ที่ใช้งานอยู่
อุปกรณ์ DWDM Mux Demux ที่ใช้งานอยู่ต้องการการบำรุงรักษาที่ซับซ้อนมากขึ้น ส่วนประกอบที่ทำงานอยู่ เช่น แอมพลิฟายเออร์ จำเป็นต้องได้รับการตรวจสอบประสิทธิภาพและสุขภาพอย่างสม่ำเสมอ ปัญหาต่างๆ เช่น ความผันผวนของกำไร อายุของส่วนประกอบ และปัญหาพาวเวอร์ซัพพลายอาจเกิดขึ้นได้ นอกจากนี้ ยังจำเป็นต้องบำรุงรักษาระบบทำความเย็นเพื่อให้แน่ใจว่าส่วนประกอบที่ทำงานอยู่จะทำงานได้อย่างเหมาะสม อย่างไรก็ตาม อุปกรณ์แอคทีฟสมัยใหม่ได้รับการออกแบบให้มีคุณสมบัติการตรวจสอบและวินิจฉัยในตัว เพื่อทำให้กระบวนการบำรุงรักษาง่ายขึ้น
บทสรุป
โดยสรุป ตัวเลือกระหว่างอุปกรณ์ DWDM Mux Demux แบบพาสซีฟและแอคทีฟขึ้นอยู่กับปัจจัยต่างๆ เช่น ข้อกำหนดของแอปพลิเคชัน งบประมาณ และขนาดเครือข่าย อุปกรณ์แบบพาสซีฟมีความคุ้มค่า บำรุงรักษาง่าย และเหมาะสำหรับเครือข่ายระยะสั้นถึงระยะกลาง อุปกรณ์ที่ใช้งานอยู่แม้จะมีราคาแพงกว่าและซับซ้อนในการบำรุงรักษา แต่ก็มีการขยายสัญญาณและการควบคุมคุณภาพสัญญาณที่ดีกว่า ทำให้เหมาะสำหรับเครือข่ายระยะไกลและความจุสูง
ในฐานะซัพพลายเออร์ DWDM Mux Demux เรานำเสนอโซลูชัน DWDM ทั้งแบบพาสซีฟและแอคทีฟที่หลากหลาย เพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ไม่ว่าคุณจะสร้าง LAN ขนาดเล็กหรือเครือข่ายแกนหลักขนาดใหญ่ เราสามารถจัดหาอุปกรณ์ DWDM Mux Demux ที่เหมาะสมสำหรับโครงการของคุณได้ หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา หรือมีข้อกำหนดเฉพาะสำหรับเครือข่ายออปติกของคุณ เราขอแนะนำให้คุณติดต่อเราเพื่อขอรายละเอียดการสนทนาและการเจรจาจัดซื้อจัดจ้าง
อ้างอิง
- “ระบบการสื่อสารด้วยใยแก้วนำแสง” โดย Gerd Keizer
- “เทคโนโลยี Dense Wavelength Division Multiplexing (DWDM)” โดยเอกสารไวท์เปเปอร์อุตสาหกรรมต่างๆ
