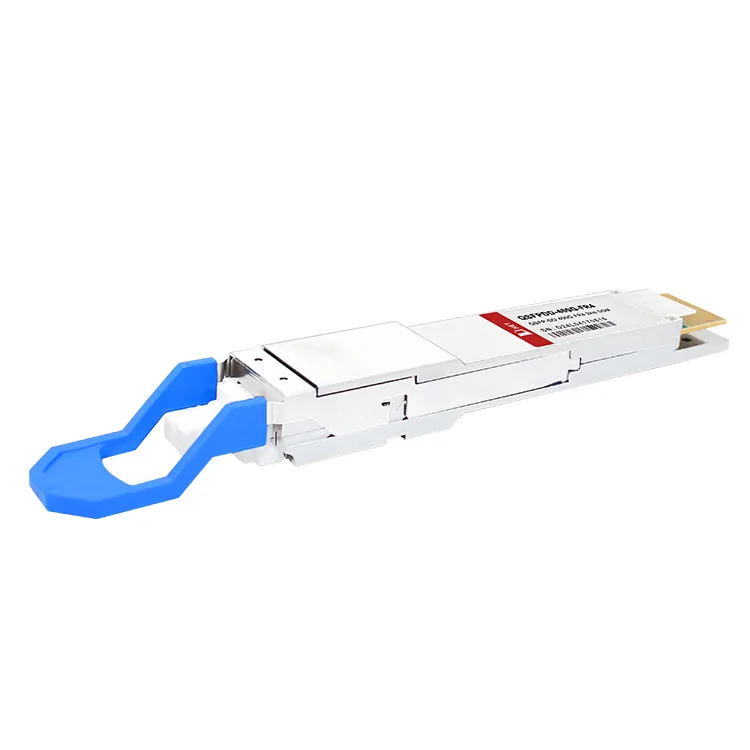

เครื่องรับส่งสัญญาณแสง 400G QSFP-DD FR4 2KM

พารามิเตอร์

เครื่องหมาย

นาที

สูงสุด

หน่วย

อุณหภูมิในการจัดเก็บ Rแองเจิล

ตร

-40

+85

ระดับ

แรงดันไฟฟ้า

วีซีซี

0

4

V

ญาติ ความชื้น

RH

10% ถึง 90%

ไม่ควบแน่น

พารามิเตอร์

เครื่องหมาย

นาที

สูงสุด

หน่วย

อุณหภูมิในการจัดเก็บ Rแองเจิล

ตร

-40

+85

ระดับ

แรงดันไฟฟ้า

วีซีซี

0

4

V

ญาติ ความชื้น

RH

10% ถึง 90%

ไม่ควบแน่น

เครื่องส่ง พารามิเตอร์

เลน

นาที

ทั่วไป

สูงสุด

หน่วย

กำลังออกตัวเฉลี่ยต่อเลน

-3.3

3.5

เดซิเบลเมตร

กำลังการเปิดตัวเฉลี่ยทั้งหมด

9.3

เดซิเบลเมตร

การปรับแสง Dutter

แอมพลิจูด (OMA ด้านนอก) แต่ละเลน

-0.3

3.7

เดซิเบลเมตร

ความแตกต่างในพลังการเปิดตัวระหว่างใด ๆ

สองเลน (OMA ด้านนอก)

4

เดซิเบล

กำลังออกตัวเฉลี่ยต่อเลน @TX Off State

-20

เดซิเบลเมตร

เปิดตัว Power ใน OMA ด้านนอกลบ TDECQ ในแต่ละเลน

สำหรับ ER มากกว่าหรือเท่ากับ 4.5dB

สำหรับห้องฉุกเฉิน<4.5dB

-1.7

-1.6

เดซิเบลเมตร

เครื่องส่งและการปิดตาแบบกระจายสำหรับ

PAM4 แต่ละเลน

3.4

เดซิเบล

อัตราส่วนการสูญพันธุ์

3.5

เดซิเบล

สัญญาณรบกวนความเข้มสัมพัทธ์ (OMA)

-136

เดซิเบล/เฮิร์ตซ์

ปันส่วนการปราบปรามโหมดด้านข้าง (SMSR)

30

เดซิเบล

ความอดทนต่อการสูญเสียผลตอบแทนทางแสง

17.1

เดซิเบล

การสะท้อนของเครื่องส่งสัญญาณ

-26

เดซิเบล

ความแม่นยำในการตรวจสอบกำลังส่งออกของเครื่องส่งสัญญาณ

-3

3

เดซิเบล

TDECQ-10*log10(Ceq) แต่ละเลน

3.4

เดซิเบล

เวลาเปลี่ยนเครื่องส่ง

17

ปล

พารามิเตอร์

นาที

ทั่วไป

สูงสุด

หน่วย หมายเหตุ

ลักษณะเอาต์พุตทางไฟฟ้าของตัวรับ ที่ ทีพี4

อัตราการส่งสัญญาณต่อเลน

26.5625

กิกะไบด์

เอาต์พุตโหมดทั่วไป AC

แรงดันไฟฟ้า (RMS)

17.5

เอ็มวี

แรงดันเอาท์พุตดิฟเฟอเรนเชียลพีคถึงพีค

900

เอ็มวี

Near-end ESMW (ความสมมาตรของตา)

ความกว้างของหน้ากาก)

0.265

UI

Near-end ความสูงของตา, ส่วนต่าง

70

เอ็มวี

ESMW ระยะไกล (ความสมมาตรของตา)

ความกว้างของหน้ากาก)

0.2

UI

ความสูงของตาไกล ส่วนต่าง

30

เอ็มวี

อัตราส่วน ISl ของเคอร์เซอร์ล่วงหน้าที่อยู่ไกลสุด

-4.5

2.5

%

9.5-0.37f

เดซิเบล

0.01-8กิกะเฮิรตซ์

4.75-7.4 บันทึก

10 (f/14)

เดซิเบล

8-19 กิกะเฮิรตซ์

ทั่วไปในโหมดดิฟเฟอเรนเชียล

22-20(f/25.78)

เดซิเบล

0.01-12.89GHz

15-6บันทึก

10 (f/25.78)

เดซิเบล

12.89-19 กิกะเฮิรตซ์

การสิ้นสุดส่วนต่างไม่ตรงกัน

10

%

เวลาการเปลี่ยนผ่าน (ขั้นต่ำ 20% ถึง 80%)

9.5

ปล

แรงดันไฟฟ้าโหมดทั่วไป DC

-350

2850

เอ็มวี

เครื่องส่งไฟฟ้า ลักษณะการป้อนข้อมูลs ที่ TP1

อัตราการส่งสัญญาณต่อเลน

26.5625

กิกะไบด์

ความคลาดเคลื่อนแรงดันไฟฟ้าอินพุต pk-pk แบบดิฟเฟอเรนเชียล

900

เอ็มวี

9.5-0.37f

เดซิเบล

0.01-8กิกะเฮิรตซ์

4.75-7.4บันทึก 10

(f/14)

เดซิเบล

8-19 กิกะเฮิรตซ์

22-20(f/25.78)

เดซิเบล

0.01-12.89GHz

15-6บันทึก 10

(f/25.78)

เดซิเบล

12.89-19 กิกะเฮิรตซ์

การสิ้นสุดส่วนต่างไม่ตรงกัน

10

%

การทดสอบอินพุตเน้นโมดูล

ต่อมาตรา

120E.3.4.1

IEEE802.3 บาท

ช่วงพิกัดความเผื่อแรงดันไฟฟ้าปลายเดียว

-0.4

3.3

V

แรงดันไฟฟ้าโหมดทั่วไป

-350

2850

เอ็มวี

หมายเลขชิ้นส่วน

คำอธิบาย

คิวดีดี-400G-FR4

เครื่องรับส่งสัญญาณแสง 400G QSFP-DD FR4
