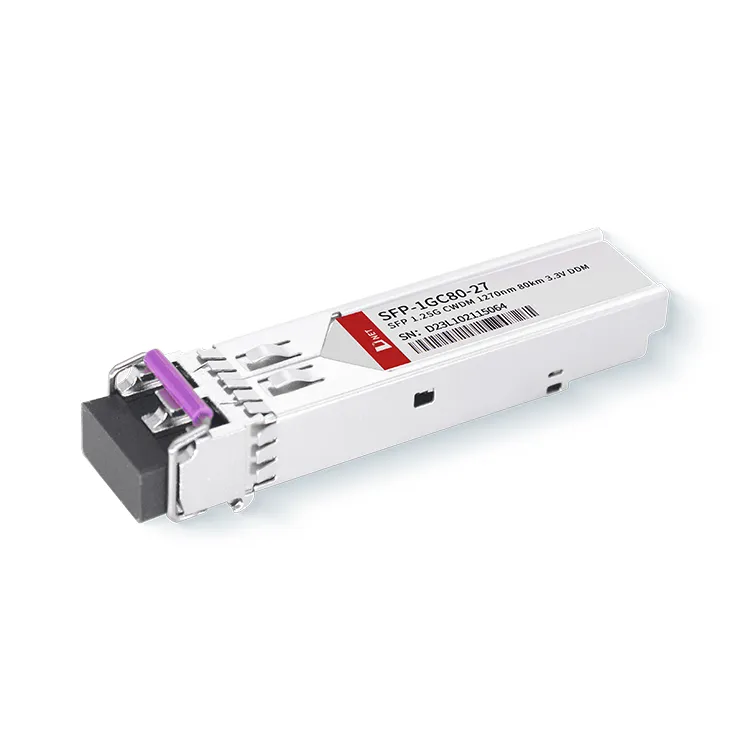

SFP 1G 1000base CWDM 1270nm 80กม

1Gb / s SFP CWDM 1270nm 80KM LC ตัวรับส่งสัญญาณแสง
SFP-1GC80-27 หมายถึงตัวรับส่งสัญญาณแบบออปติคอลที่รองรับอัตราการถ่ายโอนข้อมูล 1.25Gbps ประเภทตัวเชื่อมต่อ LC ใช้สำหรับเชื่อมต่อใยแก้วนำแสง และสามารถส่งสัญญาณได้ไกลถึง 80 กม.

ส่งคำถาม

คำอธิบาย

พารามิเตอร์ทางเทคนิค

บริการโมดูลรับส่งสัญญาณแสงของ D-net

● ความช่วยเหลือด้านความเข้ากันได้:D-NET เสนอบริการความเข้ากันได้เพื่อให้แน่ใจว่าโมดูลออปติคัลเข้ากันได้กับอุปกรณ์จากผู้ผลิตชั้นนำ
● บริการส่วนบุคคล:D-NET มีตัวเลือกการปรับแต่ง OEM สำหรับผลิตภัณฑ์ของตน เมื่อมีการร้องขอ ลูกค้าสามารถมีป้ายโลโก้สีที่ปรับแต่งตามความต้องการของพวกเขาได้
● ระยะเวลาการจัดส่งมาตรฐาน:3 วัน
● โซลูชั่นการขนส่งที่กว้างขวาง:D-NET ร่วมมือกับบริษัทจัดส่งที่มีชื่อเสียงอย่าง SF, FedEx, DHL, UPS และอื่นๆ เพื่อรับรองบริการจัดส่งที่เชื่อถือได้

คุณสมบัติ

● รองรับอัตราบิตสูงสุด 1.25Gbps
● มีรอยเท้า SFP แบบ hot-pluggable
● ติดตั้งเลเซอร์ CWDM DFB และเครื่องตรวจจับภาพถ่าย PIN ซึ่งสามารถส่งสัญญาณบน SMF ได้สูงสุด 80 กม
● สอดคล้องกับข้อกำหนด SFP MSA และ SFF-8472 โดยมีเต้ารับ LC ดูเพล็กซ์
● เป็นไปตาม RoHS
● ขับเคลื่อนด้วยแหล่งจ่ายไฟ +3.3V เพียงตัวเดียว
● รวมการตรวจสอบการวินิจฉัยแบบดิจิตอลแบบเรียลไทม์
● ช่วงอุณหภูมิกรณีปฏิบัติการ:

-มาตรฐาน: 0 ถึง +70 องศา

- อุตสาหกรรม: -40 ถึง +85 องศา

การใช้งาน

● ระบบออปติคอล 1.25Gbps
● กิกะบิตอีเทอร์เน็ต
● ไฟเบอร์แชนเนล 1.063Gbps
● ลิงก์ออปติคอลอื่นๆ

รายละเอียดสินค้า

ตัวรับส่งสัญญาณเป็นไปตามข้อตกลง SFP Multi-Source และฟังก์ชันการวินิจฉัยทางดิจิทัลที่ระบุไว้ใน SFF-8472 โดยสมบูรณ์ ประกอบด้วยองค์ประกอบหลักสามส่วน: เครื่องส่งเลเซอร์ CWDM DFB, โฟโตไดโอด PIN ที่ผสานรวมกับพรีแอมปลิฟายเออร์ทรานส์อิมพีแดนซ์ (TIA) และหน่วยควบคุม MCU โมดูลทั้งหมดเป็นไปตามมาตรฐานความปลอดภัยของเลเซอร์คลาส I

ป้ายกำกับยอดนิยม: SFP 1G 1000base CWDM 1270nm 80km จีน SFP 1G 1000base CWDM 1270nm 80km ผู้ผลิต ซัพพลายเออร์ โรงงาน, SFP-1G-CWDM-1270-80 SFP-1G-CWDM-1270-40

คะแนนสูงสุดที่แน่นอน

พารามิเตอร์	เครื่องหมาย	นาที	สูงสุด	หน่วย
แรงดันไฟฟ้า	วีซีซี	-0.5	4.5	V
อุณหภูมิในการจัดเก็บ	ทศ	-40	+85	ระดับ
ความชื้นในการทำงาน	-	5	85	%

สภาพการใช้งานที่แนะนำ

พารามิเตอร์		เครื่องหมาย	นาที	ทั่วไป	สูงสุด	หน่วย
อุณหภูมิกรณีปฏิบัติการ	มาตรฐาน	ทีซี	0		+70	ระดับ
	ขยาย		-20		+80	ระดับ
	ทางอุตสาหกรรม		-40		+85	ระดับ
แรงดันไฟฟ้าของแหล่งจ่ายไฟ		วีซีซี	3.135	3.30	3.465	V
กระแสไฟของแหล่งจ่ายไฟ		ไอซีซี			300	มิลลิแอมป์
อัตราข้อมูล			0.1	1.25		Gbps

ลักษณะทางแสงและไฟฟ้า

พารามิเตอร์		เครื่องหมาย		นาที	ทั่วไป	สูงสุด	หน่วย	หมายเหตุ
เครื่องส่ง
ความยาวคลื่นศูนย์กลาง			λc	λc-6.5	λc	λc+6.5	นาโนเมตร
ความกว้างสเปกตรัม(-20dB)			Δλ			1	นาโนเมตร
อัตราส่วนการปราบปรามโหมดด้านข้าง			สสส	30		-	เดซิเบล
กำลังขับเฉลี่ย			P_ออก	0		+4.0	เดซิเบลเมตร	1
อัตราส่วนการสูญพันธุ์			เอ่อ	9.0			เดซิเบล
ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล			V_ใน	180		1200	เอ็มวี	2
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล			Z_ใน	90	100	110	Ω
ปิดการใช้งานเท็กซัส	ปิดการใช้งาน			2.0		วีซีซี	V
ปิดการใช้งานเท็กซัส	เปิดใช้งาน			0		0.8	V
ความผิดพลาดของเท็กซัส	ความผิดพลาด			2.0		วีซีซี	V
ความผิดพลาดของเท็กซัส	ปกติ			0		0.8	V
ผู้รับ
ความยาวคลื่นศูนย์กลาง			λc	1270		1610	นาโนเมตร
ความไวของตัวรับ						-26	เดซิเบลเมตร	3
รับโอเวอร์โหลด				-1			เดซิเบลเมตร	3
LOS ยกเลิกการยืนยัน			ลอส_D			-27	เดซิเบลเมตร
LOS ยืนยัน			ลอส_A	-38			เดซิเบลเมตร
ลอส ฮิสเทรีซิส				0.5		4	เดซิเบล
ข้อมูลเอาท์พุตสวิงดิฟเฟอเรนเชียล			V_ออก	600	800	1000	เอ็มวี	4
ลอส			สูง	2.0		วีซีซี	V
ลอส			ต่ำ			0.8	V

หมายเหตุ
1. พลังงานแสงถูกปล่อยเข้าสู่ SMF
2. อินพุต PECL, AC-ควบคู่ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 27-1 @1250Mbps, BER น้อยกว่าหรือเท่ากับ 1×10-12
4. AC-ควบคู่ภายใน

ข้อมูลการสั่งซื้อ

หมายเลขชิ้นส่วน	คำอธิบาย
SFP-1GC80-27	เครื่องรับส่งสัญญาณ SFP CWDM 1.25Gbps, โหมดเดี่ยว, ระยะการเข้าถึง 80 กม
