การใช้งาน
● อีเธอร์เน็ต 10GBASE-ZR/ZW
● SONET OC-192/ SDH STM-64
● ช่องไฟเบอร์ 10G
● OTN OTU2e
รายละเอียดสินค้า

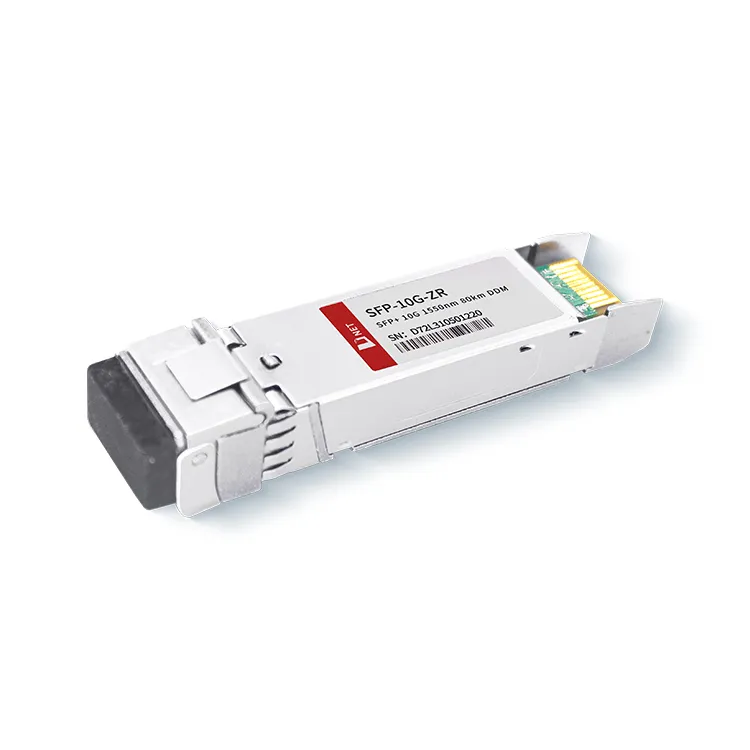

โมดูลตัวรับส่งสัญญาณ 10G SFP+ ZR 80KM จาก D-NET แปลงสตรีมข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s เป็นสัญญาณเอาต์พุตแบบออปติคอล 10Gb/s และในทางกลับกัน โดยแปลงสัญญาณอินพุตแบบออปติคอล 10Gb/s กลับเป็นข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s ลำธาร. โมดูลนี้ยึดตามฟอร์มแฟคเตอร์ SFP ที่เป็นไปตามข้อกำหนดอย่างสมบูรณ์ โดยนำเสนอความสามารถในการเสียบปลั๊กได้ทันที อำนวยความสะดวกในการอัพเกรดพอร์ตออปติคัลได้ง่าย และรับประกันการปล่อยคลื่นรบกวนแม่เหล็กไฟฟ้า (EMI) ต่ำ
ป้ายกำกับยอดนิยม: SFP+10G ZR 1550nm 80km โมดูลตัวรับส่งสัญญาณ ประเทศจีน SFP+10G ZR 1550nm 80km โมดูลตัวรับส่งสัญญาณ ผู้ผลิต ซัพพลายเออร์ โรงงาน, เครือข่ายความพร้อมใช้งานสูง SFP+ ตัวส่งสัญญาณ, เส้นทางที่ปราศจากการบำรุงรักษา SFP+ ตัวรับส่งสัญญาณ, เส้นทางการย้ายถิ่น SFP+ ตัวรับส่งสัญญาณ, เส้นทางประสิทธิภาพ SFP+ ตัวรับส่งสัญญาณ, SFP-10G-ER, เส้นทางที่ไม่มีการจัดการ SFP+ ตัวรับส่งสัญญาณ
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
|
|
อุณหภูมิในการจัดเก็บ |
TS |
-40 |
+85 |
ระดับ |
||
|
อุณหภูมิการทำงานของเคส |
ทางการค้า |
TA |
0 |
70 |
ระดับ |
|
|
ทางอุตสาหกรรม |
TA |
|||||
|
แรงดันไฟฟ้าสูงสุด |
วีซีซี |
-0.5 |
4 |
V |
||
|
ความชื้นสัมพัทธ์ |
RH |
0 |
85 |
% |
||
ลักษณะทางไฟฟ้า
(TOP=0 ถึง 70 องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
บันทึก |
|
แรงดันไฟฟ้า |
วีซีซี |
3.135 |
3.465 |
V |
||
|
อุปทานปัจจุบัน |
ไอซีซี |
500 |
มิลลิแอมป์ |
|||
|
การใช้พลังงาน |
P |
1.8 |
W |
|||
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
Rใน |
100 |
Ω |
1 |
||
|
ความทนทานต่อแรงดันไฟฟ้ากระแสตรงปลายเดี่ยวของอินพุต Tx (อ้างอิง VeeT) |
V |
-0.3 |
4 |
V |
||
|
การสวิงแรงดันไฟฟ้าอินพุตดิฟเฟอเรนเชียล |
วิน,หน้า |
180 |
700 |
เอ็มวี |
2 |
|
|
ส่งแรงดันไฟฟ้าปิดการใช้งาน |
VD |
2 |
วีซีซี |
V |
3 |
|
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
VTH |
วี |
วี+0.8 |
V |
||
|
ส่วนผู้รับ |
||||||
|
ความคลาดเคลื่อนของแรงดันไฟฟ้าเอาท์พุตปลายเดี่ยว |
V |
-0.3 |
4 |
V |
||
|
แรงดันต่างเอาต์พุต Rx |
โว |
300 |
850 |
เอ็มวี |
||
|
เวลาเพิ่มขึ้นและตกของเอาต์พุต Rx |
Tr/Tf |
30 |
ปล |
4 |
||
|
ความผิดพลาดของลอส |
Vความผิดของลอส |
2 |
วีซีซีเจ้าภาพ |
V |
5 |
|
|
ลอส ปกติ |
Vมาตรฐานลอส |
วี |
วี+0.8 |
V |
5 |
|
พารามิเตอร์ทางแสง
(TOP=0 ถึง 70 องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
บันทึก |
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
ความยาวคลื่นศูนย์กลาง |
λt |
1530 |
1550 |
1565 |
นาโนเมตร |
|
|
ความกว้างสเปกตรัม |
△λ |
0.3 |
นาโนเมตร |
|||
|
กำลังแสงเฉลี่ย |
ปัฟ |
0 |
+5 |
เดซิเบลเมตร |
1 |
|
|
พลังงานแสง OMA |
โพมา |
-2.1 |
เดซิเบลเมตร |
|||
|
เลเซอร์ปิดเครื่อง |
ปอฟ |
-30 |
เดซิเบลเมตร |
|||
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
8.2 |
เดซิเบล |
|||
|
บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ |
ทีดีพี |
3.0 |
เดซิเบล |
2 |
||
|
เสียงความเข้มสัมพัทธ์ |
ริน |
-128 |
เดซิเบล/เฮิร์ตซ์ |
3 |
||
|
ความอดทนต่อการสูญเสียผลตอบแทนทางแสง |
21 |
เดซิเบล |
||||
|
ส่วนผู้รับ |
||||||
|
ความยาวคลื่นศูนย์กลาง |
λr |
1260 |
1600 |
นาโนเมตร |
||
|
ความไวของตัวรับ |
ส.ว |
-23 |
เดซิเบลเมตร |
4 |
||
|
ความไวต่อความเครียด (OMA) |
ส.วเซนต์ |
-21 |
เดซิเบลเมตร |
4 |
||
|
ลอสยืนยัน |
ลอสA |
-34 |
- |
เดซิเบลเมตร |
||
|
ลอส ของหวาน |
ลอสD |
-24 |
เดซิเบลเมตร |
|||
|
ลอส ฮิสเทรีซิส |
ลอสH |
0.5 |
เดซิเบล |
|||
|
โอเวอร์โหลด |
นั่ง |
-7 |
เดซิเบลเมตร |
5 |
||
|
การสะท้อนของตัวรับ |
ครับ |
-26 |
เดซิเบล |
|||
บันทึก
1. การสะท้อน 12dB
2. ตัวเลขกำลังเฉลี่ยเป็นเพียงข้อมูลเท่านั้น ตาม IEEE802.3ae
3. รูป TWDP กำหนดให้บอร์ดโฮสต์ต้องเป็นไปตามมาตรฐาน SFF-8431 TWDP คำนวณโดยใช้รหัส Matlab ที่ให้ไว้ในข้อ 68.6.6.2 ของ IEEE802.3ae
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
SFP-10G-ZR |
โมดูลตัวรับส่งสัญญาณ 10G SFP+ ZR 80KM, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, โหมดเดี่ยว |
คำถามที่พบบ่อย
1. 10G ZR มีระยะอะไรบ้าง?
ตอบ: สำหรับกำลังเอาต์พุตออปติคัลและความยาวคลื่น (1550 นาโนเมตร) 10G 80KM 1550 นาโนเมตรได้รับการตรวจสอบด้วยเครื่องวิเคราะห์สเปกตรัมแบบออปติคอล ระยะสูงสุด 80 กม. เหนือ SMF จริง (ไม่ใช่แบบจำลอง) สายเคเบิลไฟเบอร์โหมดเดียว
2. SFP ER และ ZR แตกต่างกันอย่างไร?
ตอบ: SFP-10G-ER มีระยะการส่งข้อมูลสูงสุด 40 กม. ผ่านใยแก้วนำแสงโหมดเดียว SFP-10G-ZR มีความยาวคลื่น 1550 นาโนเมตร รองรับระยะการส่งข้อมูลสูงสุด 80 กม. บนไฟเบอร์โหมดเดี่ยวมาตรฐาน และใช้กันอย่างแพร่หลายในอีเทอร์เน็ต 10GBASE-ZR / ZW และไฟเบอร์แชนเนล 10G
3. ช่วงกำลังส่งแสงสำหรับ 10G ZR SFP คืออะไร
ตอบ: กำลังส่งแสงสูงสุดของโมดูล 10G 80KM 1550nm ของ D-NET คือ 4.0 dBm และค่าต่ำสุดคือ 0 dBm
