จุดเด่นของผลิตภัณฑ์
● จำนวนช่องสัญญาณ: รองรับช่องสัญญาณอิสระสูงสุด 18 ช่อง ทำให้สามารถมัลติเพล็กซ์ของความยาวคลื่นที่แตกต่างกัน 18 ช่องบนไฟเบอร์เส้นเดียว
● ช่วงความยาวคลื่น: ทำงานภายในช่วง Coarse Wavelength Division Multiplexing (CWDM) ซึ่งโดยทั่วไปจะครอบคลุมตั้งแต่ 1270 nm ถึง 1610 nm แต่ละช่องสัญญาณจะได้รับการจัดสรรความยาวคลื่นที่ไม่ซ้ำกันภายในช่วงนี้
● การทำงานแบบพาสซีฟ: มัลติเพล็กเซอร์ CWDM เป็นอุปกรณ์แบบพาสซีฟ ซึ่งหมายความว่าไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกหรือส่วนประกอบที่ทำงานอยู่
● Plug-and-Play: มัลติเพล็กเซอร์ CWDM ได้รับการออกแบบมาเพื่อการติดตั้งและการกำหนดค่าที่ง่ายดาย สามารถรวมเข้ากับเครือข่ายออปติคัลที่มีอยู่ได้อย่างง่ายดาย โดยไม่ต้องมีขั้นตอนการตั้งค่าที่ซับซ้อน
รายละเอียดสินค้า

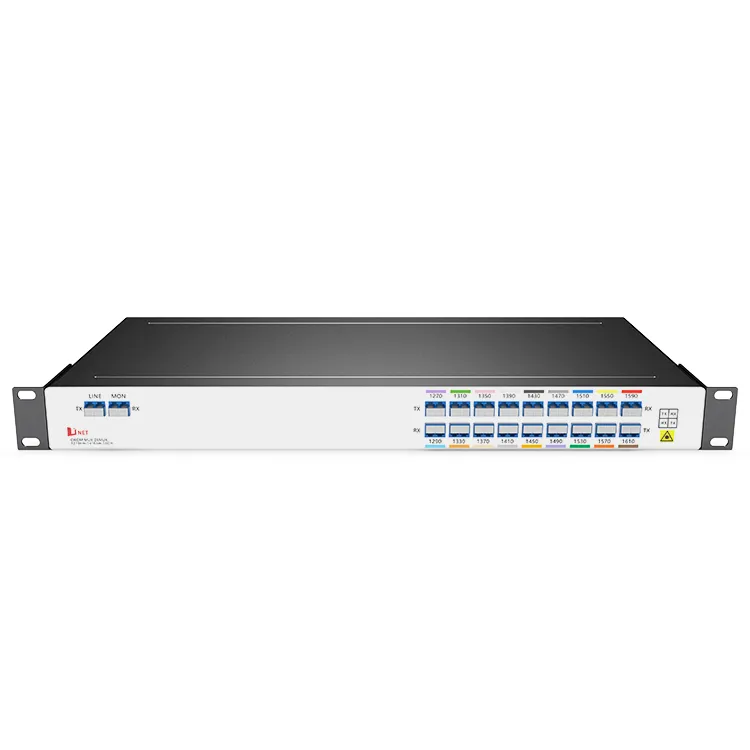

D-Net 18-channel CWDM MUX DEMUX ทำงานภายในช่วงความยาวคลื่นตั้งแต่ 1270nm ถึง 1610nm รองรับช่องสัญญาณหรือความยาวคลื่นที่แตกต่างกัน 18 ช่องอย่างแม่นยำในสเปกตรัม CWDM อุปกรณ์ MUX และ DEMUX เหล่านี้อำนวยความสะดวกในการรับส่งข้อมูลหลายสัญญาณอย่างมีประสิทธิภาพผ่านไฟเบอร์เส้นเดียว จึงช่วยเพิ่มประสิทธิภาพความจุและการใช้งานเครือข่าย
แผงผลิตภัณฑ์
ป้ายกำกับยอดนิยม: CWDM MUX DEMUX 18 ช่องไฟเบอร์คู่ 1U แร็ค จีน CWDM MUX DEMUX 18 ช่องไฟเบอร์คู่ 1U แร็คผู้ผลิตผู้จำหน่ายโรงงาน
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ความยาวคลื่น |
18 ช่อง 1270-1610 นาโนเมตร |
ระยะห่างของช่อง |
20 นาโนเมตร |
|
ช่องพาสแบนด์ |
±6.5นาโนเมตร |
เทคโนโลยี |
TFF (ฟิลเตอร์ฟิล์มบาง) |
|
การสูญเสียการแทรก |
ปกติ : น้อยกว่าหรือเท่ากับ 5.4dB (ด้วย 8 ข้าม 0: น้อยกว่าหรือเท่ากับ 3.0dB) |
การสูญเสียลิงค์ |
ปกติ : น้อยกว่าหรือเท่ากับ 6.2dB (ด้วย 8 ข้าม 0: น้อยกว่าหรือเท่ากับ 4.0dB) |
|
การสูญเสียการแทรก @ 1% จันทร์ |
น้อยกว่าหรือเท่ากับ 26dB |
ความยาวคลื่นศูนย์กลาง ความแม่นยำ |
±0.05นาโนเมตร |
|
การสูญเสียผลตอบแทน |
มากกว่าหรือเท่ากับ 45dB |
ทิศทาง |
มากกว่าหรือเท่ากับ 45dB |
|
โหมดโพลาไรซ์ การกระจายตัว |
น้อยกว่าหรือเท่ากับ 0.1ps |
การสูญเสียขึ้นอยู่กับโพลาไรซ์ |
น้อยกว่าหรือเท่ากับ 0.3dB |
|
การแยกช่อง |
ที่อยู่ติดกันมากกว่าหรือเท่ากับ 30dB |
อุณหภูมิ |
ขณะทำงาน -40 ถึง 85 องศา พื้นที่เก็บข้อมูล -40 ถึง 85 องศา |
|
น้ำหนักสุทธิ |
1.5กก |
ขนาด (สูงxกว้างxลึก) |
44*440*230มม |
หมายเหตุ: ระบุด้วยขั้วต่อ
การเชื่อมโยงแอปพลิเคชัน
บริการมัลติเพล็กซ์แบบไฮบริดหลายอัตรา
ช่วยให้สามารถผสมผสานอีเธอร์เน็ต 1G/10G/25G/40G/100G/200G, SAN, OTN, SDH/SONET และบริการวิดีโอท้องถิ่นได้อย่างยืดหยุ่น
ประเภทของแอปพลิเคชันเครือข่าย CWDM
Type1: การส่งข้อมูลแบบจุดต่อจุด
Type2: การส่งผ่านวงแหวน
Type3: การเชื่อมต่อข้าม
ข้อมูลการสั่งซื้อ
|
หมายเลขผลิตภัณฑ์ |
รายละเอียดสินค้า |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) ไฟเบอร์คู่, LC/UPC , แร็ค 1U |
หมายเหตุ: เราสนับสนุนการออกแบบที่กำหนดเอง โปรดติดต่อเราทางอีเมล
คำถามที่พบบ่อย
1. CWDM มีความยาวคลื่นเท่าใด
ตอบ: ช่วงความยาวคลื่นของระบบ CWDM (Coarse Wavelength Division Multiplexing) โดยทั่วไปจะอยู่ในช่วง 1260nm ถึง 1625nm แต่ละช่องสัญญาณในระบบ CWDM ได้รับการกำหนดความยาวคลื่นเฉพาะภายในช่วงนี้ ทำให้สามารถรวมสตรีมข้อมูลหลายรายการและส่งผ่านใยแก้วนำแสงเส้นเดียวได้ โดยปกติช่องสัญญาณจะเว้นระยะห่างกัน 20 นาโนเมตร ส่งผลให้มีทั้งหมด 18 ช่องในระบบ 18-channel CWDM เทคโนโลยีนี้มักใช้ในเครือข่ายออปติกเพื่อเพิ่มขีดความสามารถของโครงสร้างพื้นฐานไฟเบอร์ที่มีอยู่
2. CWDM mux ทำงานอย่างไร
ตอบ: CWDM (มัลติเพล็กเซอร์การแบ่งความยาวคลื่นหยาบ) 18-แชนเนลมัลติเพล็กเซอร์การแบ่งความยาวคลื่นเป็นอุปกรณ์เครือข่ายที่ใช้ในการรวมหรือแยกสัญญาณแสงหลายสัญญาณที่ถูกส่งผ่านความยาวคลื่นแสงที่แตกต่างกัน
3. CWDM หรือ DWDM ไหนดีกว่ากัน?
ตอบ: ตัวเลือกระหว่าง CWDM และ DWDM ขึ้นอยู่กับปัจจัยต่างๆ เช่น ความจุที่ต้องการ ระยะทาง ต้นทุน และโครงสร้างพื้นฐานที่มีอยู่ CWDM มักใช้สำหรับการสื่อสารระยะทางสั้นภายในเครือข่ายท้องถิ่น (LAN) หรือเครือข่ายเขตนครหลวง (MAN) ซึ่งจำเป็นต้องใช้ช่องสัญญาณจำนวนน้อยกว่า ในทางกลับกัน DWDM เหมาะสำหรับการใช้งานระยะไกลและความจุสูง เช่น เครือข่ายแกนหลักและลิงก์ข้ามทวีป
