จุดเด่นของผลิตภัณฑ์

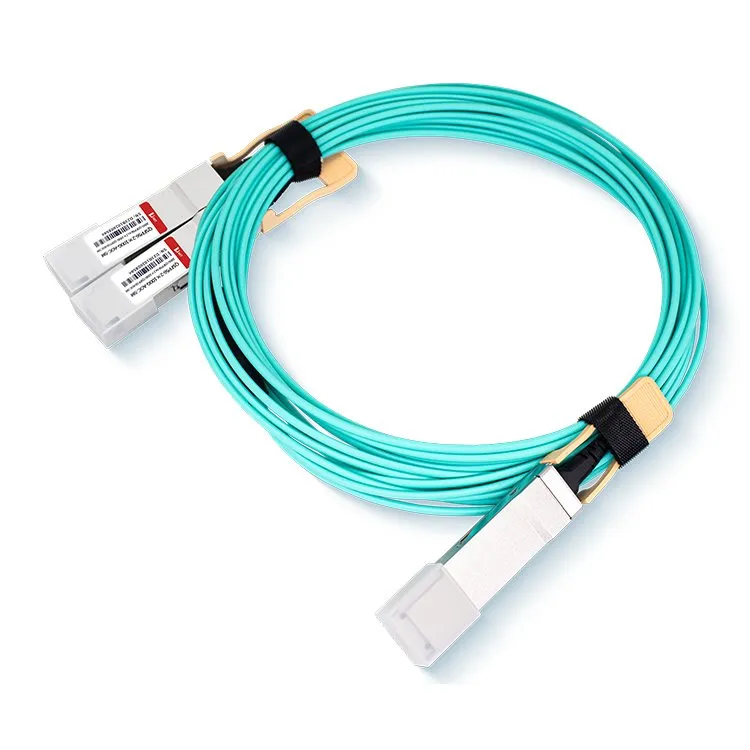

● สายออปติคัลที่ใช้งานพร้อมการแยกจาก QSFP56 200G ถึง 2 QSFP28 100G
● อัตราข้อมูลสูงสุด 53.125Gbps ต่อการปรับ PAM4 ช่องสัญญาณ
● อาร์เรย์ VCSEL 850 นาโนเมตรและอาร์เรย์ PD ในตัว
● มีการใช้ฟังก์ชัน DDM
● Hot-pluggable
● การกระจายพลังงานต่ำ<4W on 200G end, <3W on 100G end
● ช่วงอุณหภูมิกรณีปฏิบัติการเชิงพาณิชย์: 0 องศาถึง 70 องศา
● สอดคล้องกับ ROHS2.0
การใช้งาน
● ศูนย์ข้อมูลและเครือข่ายคลาวด์
● ระบบ HDR InfiniBand 200G
ป้ายกำกับยอดนิยม: QSFP56 200สายเคเบิล AOC แบบฝ่าวงล้อม G ถึง 2X100G ประเทศจีนผู้ผลิตสายเคเบิล AOC แบบฝ่าวงล้อม QSFP56 200 G ถึง 2X100G ซัพพลายเออร์ โรงงาน, สายเคเบิลประเภทป้ายหมวดฝ่าวงล้อม, สายเคเบิลประเภทสายเคเบิลฝ่าวงล้อม, สายเคเบิลสายเคเบิลประเภทฝ่าวงล้อม, ตรวจสอบสายเคเบิลฝ่าวงล้อม, สายเคเบิลฝ่าวงล้อมโปรเจคเตอร์, QSFP56-2X100G-AOC
คะแนนสูงสุดที่แน่นอน
|
ผลิตภัณฑ์ |
โมดูลา ความคิด |
โปรโตคอล |
อัตราที่กำหนด |
ข้อมูลจำเพาะ |
|||||
|
รวม (Gbps) |
ไฟฟ้า เลน (กโบ๊ด) |
ppm |
ความเร็วสูง ไฟฟ้า |
ก่อน FEC แม็กซ์ เบอร์ |
ลิงค์ |
||||
|
200G จบ |
แพม4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 สำหรับ อินฟินิแบนด์ HDR; 2.4E-4 สำหรับ 200GBAS อี-SR4 |
0.5 ~ 100m |
|
|
ต่อ 100G จบ |
แพม4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
สูงสุด |
|
|
อุณหภูมิการทำงานของเคส |
สูงสุด |
ระดับ |
0 |
70 |
|
|
ช่วงอุณหภูมิในการจัดเก็บ |
ทศ |
ระดับ |
-40 |
85 |
|
|
ความชื้นสัมพัทธ์ |
RH |
% |
0 |
85 |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
วีซีซี |
V |
-0.5 |
3.6 |
|
สภาพการใช้งานที่แนะนำ
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
ประเภท |
สูงสุด |
|
|
อุณหภูมิกรณีปฏิบัติการ พิสัย |
ทีซีเอ |
oC |
0 |
/ |
70 |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
วีซีซี |
V |
3.135 |
3.3 |
3.465 |
|
คำจำกัดความของพอร์ตไฟฟ้า
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
ประเภท |
สูงสุด |
หมายเหตุ |
|
แรงดันไฟฟ้า |
วีซีซี |
V |
3.135 |
3.3 |
3.465 |
|
|
การใช้พลังงาน |
พีซี |
W |
4 |
200G ปลาย |
||
|
3 |
100G จบ |
|||||
|
เครื่องส่ง |
||||||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
ริน |
Ω |
80 |
100 |
120 |
|
|
การป้อนข้อมูลแบบสิ้นสุดครั้งเดียว |
วิน |
mVp-p |
90 |
500 |
||
|
ส่งแรงดันไฟฟ้าปิดการใช้งาน |
วีดีเอส |
V |
2 |
VCCHOST |
||
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
เวน |
V |
วี |
วี+0.8 |
||
|
ส่งแรงดันยืนยันข้อผิดพลาด |
วีเอฟเอ |
V |
2 |
VCCHOST |
||
|
ส่งแรงดันไฟฟ้า De-Assert Fault |
อย |
V |
วี |
วี+0.8 |
||
|
ผู้รับ |
||||||
|
สวิงเอาท์พุตข้อมูลสิ้นสุดเดี่ยว |
วีโอดี |
mVp-p |
200 |
500 |
||
|
ความผิดพลาดของลอส |
วลอสเอฟที |
V |
2 |
VCCHOST |
||
|
ลอส ปกติ |
วลอสเอ็นอาร์ |
V |
วี |
วี+0.8 |
||
|
การสิ้นสุดส่วนต่างไม่ตรงกัน |
% |
10 |
||||
|
การสื่อสารไอไอซี |
||||||
|
ความถี่สัญญาณนาฬิกา IIC |
- |
กิโลเฮิรตซ์ |
/ |
100 |
400 |
|
|
การยืดนาฬิกา |
- |
เรา |
/ |
/ |
500 |
|
แผนที่หน่วยความจำโมดูล
เข้ากันได้กับ CMIS รอบที่ 4.0/ SFF8636
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC 50M |
|
ถาม56-2Q28-200G-xxM |
200G QSFP56 SR4 ถึง 2xQSFP28 SR2 AOC xxM |
คำถามที่พบบ่อย
1. สายเคเบิลออปติคอลที่ใช้งานคืออะไร?
ตอบ: Active Optical Cable (AOC) เป็นสายเคเบิลส่งข้อมูลความเร็วสูงที่รวมเทคโนโลยีใยแก้วนำแสงเข้ากับส่วนประกอบทางไฟฟ้าเพื่อให้สามารถถ่ายโอนสัญญาณข้อมูลในระยะทางที่ขยายได้ มีการใช้บ่อยครั้งในแอปพลิเคชันต่างๆ เช่น ศูนย์ข้อมูล คอมพิวเตอร์ประสิทธิภาพสูง และระบบเครือข่าย
2. สายแอ็คทีฟและสายแพสซีฟแตกต่างกันอย่างไร?
ตอบ: โดยสรุป แม้ว่าสายเคเบิลทั้งแบบแอกทีฟและพาสซีฟจะทำหน้าที่ในการส่งสัญญาณ แต่สายเคเบิลแบบแอกทีฟก็รวมเอาส่วนประกอบอิเล็กทรอนิกส์ในตัวเพื่อจัดการและปรับปรุงสัญญาณอย่างแข็งขัน ในขณะที่สายเคเบิลแบบพาสซีฟอาศัยคุณสมบัติโดยธรรมชาติของวัสดุนำไฟฟ้าในการส่งสัญญาณเพียงอย่างเดียว .
3. สายเคเบิลแอกทีฟออปติคัลมีความยาวสูงสุดคือเท่าใด
ตอบ: ความยาวสูงสุดของสายเคเบิลแอคทีฟออปติกอาจแตกต่างกันไปขึ้นอยู่กับปัจจัยต่างๆ เช่น คุณภาพสายเคเบิล อัตราข้อมูล และเทคโนโลยีเฉพาะที่ใช้ อย่างไรก็ตาม สายเคเบิลออปติกแบบแอคทีฟมีศักยภาพในการเข้าถึงระยะการส่งข้อมูลที่ยาวกว่ามากเมื่อเทียบกับสายเคเบิลแบบพาสซีฟ ในบางกรณี สายเคเบิลแอกทีฟออปติกสามารถบรรลุระยะการส่งข้อมูลได้สูงถึงหลายร้อยเมตรหรือแม้กระทั่งกิโลเมตร ขึ้นอยู่กับเทคโนโลยีและการใช้งาน สิ่งสำคัญคือต้องทราบว่าความยาวสูงสุดที่เฉพาะเจาะจงจะขึ้นอยู่กับข้อกำหนดเฉพาะของผลิตภัณฑ์ที่ผู้ผลิตสายออปติกแบบแอคทีฟกำหนดไว้
