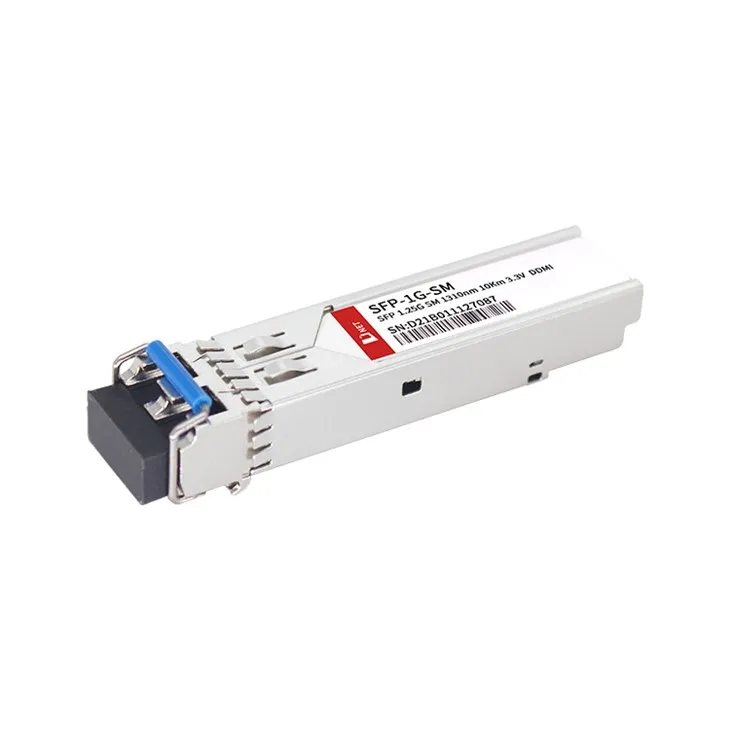

โมดูลรับส่งสัญญาณ SFP BIDI 20KM โหมดเดียว 1.25Gb/s

โมดูลตัวรับส่งสัญญาณ D-net SFP 1G BIDI 10 กม. ได้รับการออกแบบมาสำหรับการสื่อสารใยแก้วนำแสงแบบสองทิศทาง (BIDI) ทำงานที่อัตราข้อมูล 1Gbps และสามารถรองรับทั้งการส่งและรับข้อมูลบนช่วงไฟเบอร์เดียวที่ยาวถึง 20 กิโลเมตร โมดูลนี้ใช้เทคโนโลยี Wavelength Division Multiplexing (WDM) เพื่อให้เกิดการส่งข้อมูลแบบสองทิศทางโดยการกำหนดความยาวคลื่นแยกกันสำหรับการรับส่งข้อมูลต้นน้ำและปลายน้ำ โดยทั่วไป โมดูลหนึ่งได้รับการกำหนดค่าให้ส่งที่ 1310 นาโนเมตร และรับที่ 1490 นาโนเมตร/1550 นาโนเมตร ในขณะที่โมดูลคู่ได้รับการตั้งค่าให้ดำเนินการย้อนกลับ เพื่อให้มั่นใจว่าการใช้ไฟเบอร์เดี่ยวอย่างมีประสิทธิภาพสำหรับการสื่อสารทั้งสองทิศทาง

ส่งคำถาม

คำอธิบาย

พารามิเตอร์ทางเทคนิค

คุณสมบัติ

● อัตราข้อมูลคู่ของการดำเนินการ 1.25Gbps/1.063Gbps

สองประเภท:

A: เครื่องส่งสัญญาณเลเซอร์ FP 1310nm, ตัวรับสัญญาณ PIN 1550nm

B: เครื่องส่งสัญญาณเลเซอร์ DFB 1550nm, ตัวรับสัญญาณ PIN 1310nm

A: เครื่องส่งสัญญาณเลเซอร์ FP 1310nm, ตัวรับสัญญาณ PIN 1490nm

B: เครื่องส่งสัญญาณเลเซอร์ DFB 1490nm, ตัวรับสัญญาณ PIN 1310nm

● สอดคล้องกับ SFP MSA และ SFF-8472 พร้อมเต้ารับ Simplex LC หรือ SC

● การตรวจสอบวินิจฉัยแบบดิจิตอล:

การสอบเทียบภายในหรือการสอบเทียบภายนอก

● เข้ากันได้กับ SONET OC-24-LR-1

● เข้ากันได้กับ RoHS

● +3.3V แหล่งจ่ายไฟเดี่ยว

● ช่วงอุณหภูมิเคสปฏิบัติการของ

0 องศาถึง +70 องศา (เชิงพาณิชย์) หรือ -40 องศาถึง +85 องศา (อุตสาหกรรม)

การใช้งาน

● กิกะบิตอีเทอร์เน็ต

● ไฟเบอร์แชนเนล

● เปลี่ยนไปใช้อินเทอร์เฟซแบบสลับ

● สลับแอปพลิเคชันแบ็คเพลน

● อินเทอร์เฟซเราเตอร์/เซิร์ฟเวอร์

● ระบบส่งสัญญาณแสงอื่นๆ

คะแนนสูงสุดที่แน่นอน

พารามิเตอร์	เครื่องหมาย	นาที	สูงสุด	หน่วย
แรงดันไฟฟ้า	วีซีซี	-0.5	4.5	V
อุณหภูมิในการจัดเก็บ	ทศ	-40	+85	ระดับ
ความชื้นในการทำงาน	-	5	85	%

สภาพการใช้งานที่แนะนำ

พารามิเตอร์			เครื่องหมาย	นาที	ทั่วไป	สูงสุด	หน่วย
อุณหภูมิกรณีปฏิบัติการ		ทางการค้า	ทีซี	0		+70	ระดับ
อุณหภูมิกรณีปฏิบัติการ		ทางอุตสาหกรรม	ทีซี	-40		+85	ระดับ
แรงดันไฟฟ้าของแหล่งจ่ายไฟ			วีซีซี	3.13	3.3	3.47	V
กระแสไฟของแหล่งจ่ายไฟ			ไอซีซี			300	มิลลิแอมป์
อัตราข้อมูล	กิกะบิตอีเทอร์เน็ต				1.25		Gbps
อัตราข้อมูล	ไฟเบอร์แชนเนล				1.063		Gbps

ลักษณะทางแสงและไฟฟ้า

พารามิเตอร์		เครื่องหมาย		นาที	ทั่วไป	สูงสุด	หน่วย	หมายเหตุ
เครื่องส่ง
ความยาวคลื่นศูนย์กลาง			λc	1290	1310	1330	นาโนเมตร	RSPD-03BD20-3155I
				1530	1550	1570		RSPD-03BD20-5531I
				1290	1310	1330		RSPD-03BD20-3149I
				1470	1490	1510		RSPD-03BD20-4931I
ความกว้างสเปกตรัม (RMS)			σ			4	นาโนเมตร
ความกว้างสเปกตรัม (-20dB)@DFB			∆λ			1	นาโนเมตร
อัตราส่วนการปราบปรามโหมดด้านข้าง@DFB			สสส	30			เดซิเบล
กำลังขับเฉลี่ย			หน้ามุ่ย	-9		-3	เดซิเบลเมตร	1
อัตราส่วนการสูญพันธุ์			เอ่อ	9			เดซิเบล
ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล			V_ใน	400		1800	เอ็มวี	2
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล			Z_ใน	90	100	110	Ω
ปิดการใช้งานเท็กซัส	ปิดการใช้งาน			2.0		วีซีซี	V
	เปิดใช้งาน			0		0.8	V
ความผิดพลาดของเท็กซัส	ความผิดพลาด			2.0		วีซีซี	V
	ปกติ			0		0.8	V
ผู้รับ
ความยาวคลื่นศูนย์กลาง			λc	1530		1570	นาโนเมตร	RSPD-03BD20-5531I
				1290		1330		RSPD-03BD20-3155
				1470		1510		RSPD-03BD20-4931I
				1290		1330		RSPD-03BD20-3149I
ความไวของตัวรับ						-23	เดซิเบลเมตร	3
รับโอเวอร์โหลด				-3			เดซิเบลเมตร	3
LOS ยกเลิกการยืนยัน			ลอส_D			-24	เดซิเบลเมตร
LOS ยืนยัน			ลอส_A	-35			เดซิเบลเมตร
ลอส ฮิสเทรีซิส				1		4	เดซิเบล
ข้อมูลเอาท์พุตสวิงดิฟเฟอเรนเชียล			โว้ต	400		1800	เอ็มวี	4
ลอส			สูง	2.0		วีซีซี	V
			ต่ำ			0.8	V

หมายเหตุ:

1. พลังงานแสงถูกปล่อยเข้าสู่ SMF

2. อินพุต PECL, AC-ควบคู่ภายในและสิ้นสุด

3. วัดด้วย PRBS 2⁷-1 รูปแบบการทดสอบ @1250Mbps, BER น้อยกว่าหรือเท่ากับ 1×10^-12.

4. AC-ควบคู่ภายใน

คำถามที่พบบ่อย

ถาม: SFP และ BIDI SFP แตกต่างกันอย่างไร

ตอบ: ความแตกต่างระหว่าง SFP และ BIDI SFP อยู่ที่วิธีการส่งข้อมูล SFP (Small Form-factor Pluggable) เป็นโมดูลออปติคัลอเนกประสงค์ที่รองรับการส่งสัญญาณแบบสองทิศทางแบบไฟเบอร์เดี่ยวหรือแบบสองไฟเบอร์ ขึ้นอยู่กับประเภทเฉพาะ ในทางกลับกัน BIDI SFP (BiDirectional SFP) ได้รับการออกแบบมาเป็นพิเศษสำหรับการส่งผ่านไฟเบอร์เดี่ยวแบบสองทิศทาง โดยใช้เทคโนโลยีการแบ่งความยาวคลื่น (WDM) เพื่อส่งสัญญาณในทั้งสองทิศทางผ่านไฟเบอร์เดี่ยว ซึ่งช่วยประหยัดทรัพยากรไฟเบอร์

ถาม: 1G SFP มีช่วงเท่าใด

ตอบ: ช่วงของ 1G SFP (1 Gigabit Small Form-factor Pluggable) อาจแตกต่างกันไปขึ้นอยู่กับประเภทของไฟเบอร์และโมดูล SFP เฉพาะที่ใช้ โดยทั่วไป สำหรับมัลติไฟเบอร์ โมดูล 1G SFP สามารถบรรลุระยะการส่งข้อมูลสูงสุด 2 กิโลเมตร สำหรับไฟเบอร์โหมดเดี่ยว ระยะการส่งข้อมูลอาจยาวนานขึ้นอย่างมาก โดยทั่วไปมีตั้งแต่ 10 กิโลเมตรไปจนถึง 160 กิโลเมตร ขึ้นอยู่กับโมดูลเฉพาะและความสามารถของโมดูล

ถาม: SFP มีระยะทางสูงสุดคือเท่าใด

ตอบ: ระยะทางสูงสุดสำหรับ SFP (Small Form-factor Pluggable) อาจแตกต่างกันไปขึ้นอยู่กับประเภทและมาตรฐานเฉพาะ แต่โดยทั่วไปจะมีระยะสูงสุดประมาณ 100 เมตร (328 ฟุต) สำหรับแอปพลิเคชันอีเทอร์เน็ตมาตรฐานบนมัลติไฟเบอร์ไฟเบอร์ สำหรับไฟเบอร์โหมดเดี่ยวและโมดูล SFP ขั้นสูงบางโมดูล ระยะทางสามารถขยายได้สูงสุด 40 หรือ 80 กิโลเมตร (ประมาณ 25 ถึง 50 ไมล์)

ถาม: BIDI SFP มีช่วงใดบ้าง

ตอบ: ช่วงของ BIDI SFP (SFP แบบสองทิศทาง) อาจแตกต่างกันไปขึ้นอยู่กับโมดูลเฉพาะและประเภทของไฟเบอร์ที่ใช้ โดยทั่วไป โมดูล BIDI SFP ได้รับการออกแบบมาเพื่อการส่งข้อมูลระยะไกลผ่านไฟเบอร์โหมดเดียว โดยมีระยะทางตั้งแต่ 40 กิโลเมตรไปจนถึงอาจนานกว่านั้นก็ได้ ทั้งนี้ขึ้นอยู่กับความสามารถของโมดูล
