คุณสมบัติ
● สอดคล้องกับ IEEE Std 802.3-2005 กิกะบิต
อีเธอร์เน็ต 1000Base-LX
● ข้อมูลจำเพาะตาม SFF-8074i และ
SFF-8472, แก้ไขครั้งที่ 9.5
● มีการตรวจสอบการวินิจฉัยแบบดิจิทัล
● เลเซอร์ Fabry-Perot (FP) 1310 นาโนเมตรที่ไม่มีการระบายความร้อน
● ลิงก์ข้อมูลทิศทางสองทางสูงสุด 1.25Gb/s
● รองรับขั้วต่อ LC แบบดูเพล็กซ์
● แหล่งจ่ายไฟ DC +3.3V เดียว
● รองรับ SFP แบบ Hot-plug
● ได้รับการรับรองความปลอดภัยเลเซอร์ระดับ 1
● ตัวเลือกอุณหภูมิในการทำงาน
-(เชิงพาณิชย์) -10oC ถึง +70oC
-(ขยาย) -10oC ถึง +85oC
-(อุตสาหกรรม) -40oC ถึง +85oC
● สูงสุด 10 กม. บน SMF 9/125µm
● เป็นไปตามมาตรฐาน RoHS
แอปพลิเคชั่น
● อีเทอร์เน็ต 1000Base-LX ความเร็ว 1.25Gb/s
● ช่องสัญญาณไฟเบอร์ 1.0625Gb/s
● เราเตอร์ระดับองค์กร
รายละเอียดสินค้า

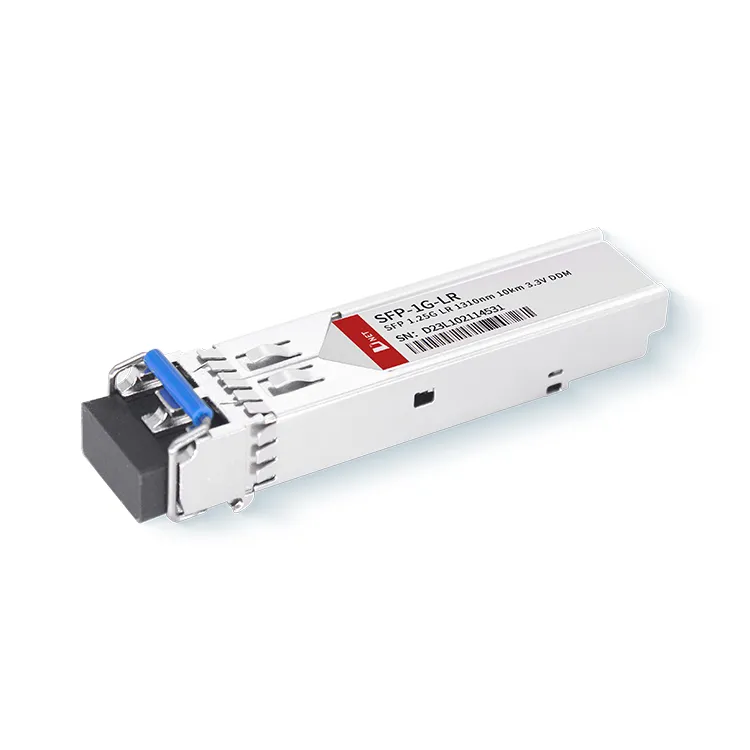

โมดูลออปติคัล SFP 1.25G 1310nm 10km เป็นโซลูชันอเนกประสงค์และเชื่อถือได้สำหรับเครือข่ายการสื่อสารออปติคัล ซึ่งมอบการส่งข้อมูลความเร็วสูงในระยะทางไกลด้วยคุณภาพสัญญาณและความเสถียรที่ยอดเยี่ยม โดยสอดคล้องกับ IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX และ Fibre Channel FC-PI-2 Rev.8.0
ป้ายกำกับยอดนิยม: SFP 1G 1000base LR 10km 1310nm ผู้ผลิต ซัพพลายเออร์ โรงงาน SFP 1G 1000base LR 10km 1310nm ของจีน, ตัวรับส่งสัญญาณ SFP เกรดอุตสาหกรรม
คะแนนสูงสุดแน่นอน
ความเครียดที่เกินกว่าค่าพิกัดสูงสุดสัมบูรณ์อาจทำให้เครื่องได้รับความเสียหายถาวร ค่าพิกัดเหล่านี้เป็นเพียงค่าพิกัดสัมบูรณ์เท่านั้น การทำงานของเครื่องไม่ได้ถูกตีความโดยนัยภายใต้เงื่อนไขเหล่านี้หรือเงื่อนไขอื่นใดที่เกินกว่าที่ระบุไว้ในส่วนการทำงานของแผ่นข้อมูล การสัมผัสกับค่าพิกัดสูงสุดสัมบูรณ์เป็นระยะเวลานานอาจส่งผลเสียต่อความน่าเชื่อถือของเครื่องได้
|
พารามิเตอร์ |
เครื่องหมาย |
นาทีอิมัม |
แม็กซ์อิมัม |
หน่วย |
|
อุณหภูมิในการจัดเก็บ |
TS |
-40 |
85 |
oC |
|
ความชื้นสัมพัทธ์ |
ความชื้นสัมพัทธ์ |
5 |
95 |
% |
|
แรงดันไฟจ่าย |
Vซีซี |
-0.5 |
4.0 |
V |
เงื่อนไขการทำงานที่แนะนำ
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
ประเภท |
แม็กซ์ |
หน่วย |
|
|
อุณหภูมิเคสปฏิบัติการ |
ดีเน็ต-03ส10-31 |
TC |
-10 |
25 |
70 |
oC |
|
ดีเน็ต-03เอส10-31ไอ |
TC |
-40 |
25 |
85 |
oC |
|
|
แรงดันไฟจ่าย |
Vซีซี |
3.135 |
3.3 |
3.465 |
V |
|
|
อัตราข้อมูล |
- |
- |
1.25 1.0625 |
- |
กิกะไบต์/วินาที |
|
ลักษณะทางไฟฟ้าของทรานซีฟเวอร์
|
พารามิเตอร์ |
เครื่องหมาย |
ขั้นต่ำ |
ทั่วไป |
ขีดสุด |
หน่วย |
หมายเหตุ |
|
กระแสไฟจ่ายโมดูล |
ไอซีซี |
- |
- |
220 |
แม่ |
- |
|
อินพุตแบบดิฟเฟอเรนเชียลของเครื่องส่งสัญญาณ แรงดันไฟฟ้า (TD +/-) |
- |
300 |
- |
2200 |
ม.VP-P |
1 |
|
แรงดันเอาต์พุตแบบดิฟเฟอเรนเชียลของตัวรับ (RD +/-) |
- |
600 |
- |
1200 |
ม.VP-P |
2 |
|
เอาท์พุตความเร็วต่ำ: ความผิดพลาดของเครื่องส่งสัญญาณ (TX_FAULT) / การสูญเสียสัญญาณ (LOS) |
วีโอเอช |
2.0 |
- |
วีซีซี |
V |
3 |
|
เล่มที่ |
0 |
- |
0.8 |
V |
- |
|
|
เอาท์พุตความเร็วต่ำ: ปิดการใช้งานเครื่องส่งสัญญาณ (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
วีไอเอช |
2.0 |
- |
วีซีซี |
V |
4 |
|
วีไอแอล |
0 |
- |
0.8 |
V |
- |
หมายเหตุ
1. เชื่อมต่อ AC ภายในและสิ้นสุดที่โหลดแบบต่างกัน 100Ω
2. เชื่อมต่อแบบ AC ภายใน แต่ต้องใช้การยุติแบบดิฟเฟอเรนเชียล 100Ω หรือภายในสำหรับ Serializer/Deserializer
3. ดึงขึ้นภายนอกด้วยตัวต้านทาน 4.7KΩ-10KΩ บนบอร์ดโฮสต์ไปที่ VCCT,R
4. Mod_Def1 และ Mod_Def2 จะต้องดึงขึ้นจากภายนอกโดยใช้ตัวต้านทาน 4.7KΩ-10KΩ บนบอร์ดโฮสต์เป็น Vซีซีที อาร์.
คุณลักษณะทางแสงของเครื่องส่งสัญญาณ
|
พารามิเตอร์ |
เครื่องหมาย |
ขั้นต่ำ |
ทั่วไป |
ขีดสุด |
หน่วย |
หมายเหตุ |
|
เปิดตัวพลังงานแสง |
โป |
-9 |
-6 |
-3 |
เดซิเบลม |
- |
|
ช่วงความยาวคลื่นกลาง |
λc |
1270 |
1310 |
1355 |
นาโนเมตร |
- |
|
อัตราการสูญพันธุ์ |
อดีต |
9 |
- |
- |
เดซิเบล |
- |
|
ความกว้างสเปกตรัม (RMS) |
Δλ |
- |
- |
4 |
นาโนเมตร |
- |
|
ความกระวนกระวายรวม |
ทีเจ |
- |
- |
266 |
ป.ล. |
- |
|
โทษการกระจาย |
- |
- |
- |
1 |
เดซิเบล |
- |
|
เวลาการขึ้น/ลงของแสง |
Tลุกขึ้น/Tตก |
- |
- |
260 |
ป.ล. |
- |
|
Pout @TX-ยืนยันการปิดใช้งาน |
Pปิด |
- |
- |
-45 |
เดซิเบลม |
- |
ข้อมูลการสั่งซื้อ
|
ส่วนจำนวน |
คำอธิบาย |
|
สฟ.-1ก-10กม. |
เครื่องรับส่งสัญญาณ SFP โหมดเดียว 1.25Gb/s 1000BASE-LX |
คำอธิบายสินค้า
1. 1310nm คือแบนด์อะไร?
A: เป็นของ "o-band" โดยใช้ช่วงความยาวคลื่นไฟเบอร์ที่ 1260–1360 นาโนเมตร เลเซอร์ไดโอด 1310 นาโนเมตร
2. 1G LX SFP สามารถไปได้ไกลแค่ไหน?
A: ตัวรับส่งสัญญาณ SFP โหมดเดียว 1.25Gb/s 1000BASE-LX เป็นโมดูลออปติก SFP LX 1310nm มาตรฐาน และระยะการส่งข้อมูลสามารถไกลถึง 10 กม. ทำงานที่อัตราข้อมูล 1.25 Gbps
3. LX บน SFP หมายถึงอะไร
A: LX แสดงถึงการส่งสัญญาณระยะไกล ทำงานที่ {{0}} นาโนเมตร (ปกติคือ 1310 นาโนเมตร) สอดคล้องกับ IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX และ Fibre Channel FC-PI-2 Rev.8.0
