บริการโมดูลรับส่งสัญญาณแสงของ D-net
----
●ระยะเวลาการรับประกัน: เพลิดเพลินกับการรับประกันสามปีอันอุ่นใจสำหรับการซื้อของคุณ
●การประกันความเข้ากันได้: ความเชี่ยวชาญของ D-NET ขยายไปสู่บริการที่เข้ากันได้ ทำให้มั่นใจได้ว่าโมดูลออปติคัลของเราสามารถทำงานร่วมกับอุปกรณ์จากผู้ผลิตชั้นนำได้อย่างราบรื่น
●ปรับให้เหมาะกับความต้องการของคุณ: การปรับแต่งเป็นสิ่งสำคัญที่ D-NET เรานำเสนอการปรับแต่งแบบ OEM และคุณสามารถปรับแต่งผลิตภัณฑ์ของคุณด้วยป้ายโลโก้สีได้ตามต้องการ
●จัดส่งที่รวดเร็ว: คาดว่าจะได้รับบริการที่รวดเร็วโดยใช้เวลาจัดส่งทั่วไปเพียง 3 วัน
●ความเป็นเลิศด้านการจัดส่ง: วางใจในพันธมิตรด้านบริการจัดส่งที่เชื่อถือได้และมีคุณภาพสูงของเรา รวมถึง SF, FedEx, DHL, UPS และอื่นๆ สำหรับโซลูชันการจัดส่งที่ครอบคลุม
คุณสมบัติ
● Hot-เสียบได้
● เครื่องส่งสัญญาณ EML CWDM ขนาด 147 นาโนเมตร เครื่องตรวจจับภาพ APD
● ระยะการส่งข้อมูลสูงสุด 80 กม. ผ่านการเชื่อมต่อ SMF
● 2-อินเทอร์เฟซแบบใช้สายสำหรับข้อกำหนดการจัดการที่สอดคล้องกับอินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัล SFF 8472
● เป็นไปตาม RoHS
การใช้งาน
● อีเธอร์เน็ต 10GBASE-ZR/ZW
● โซเน็ต OC-192/SDH
● ช่องไฟเบอร์ 10G
● เครือข่าย CWDM

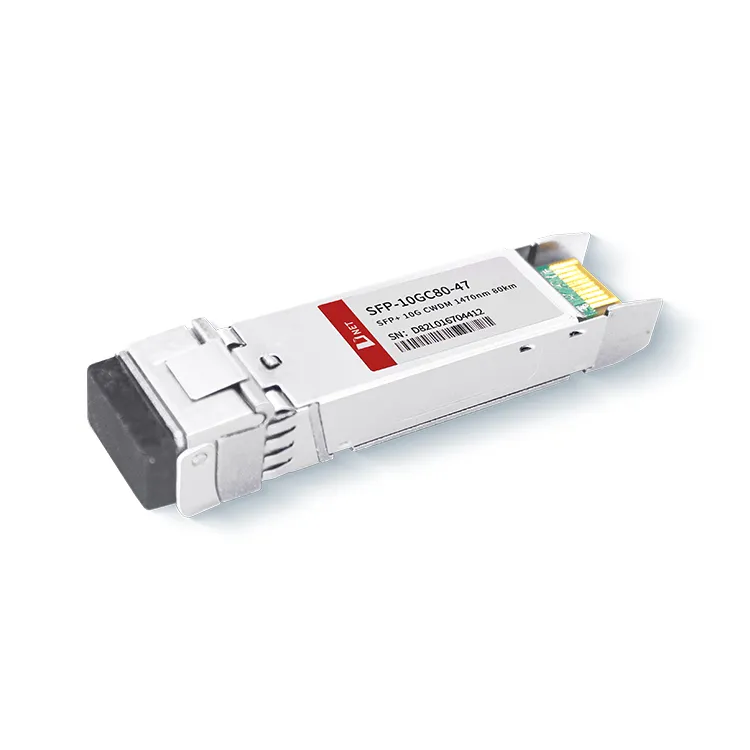

รายละเอียดสินค้า
ตัวรับส่งสัญญาณแสงนี้ทำงานที่ความยาวคลื่น 1470 นาโนเมตรโดยเฉพาะภายในสเปกตรัม CWDM ซึ่งอำนวยความสะดวกในการมัลติเพล็กซ์และการแยกสัญญาณในระบบ CWDM ที่มีประสิทธิภาพ ด้วยระยะการส่งข้อมูลสูงสุด 80 กิโลเมตร จึงเหมาะอย่างยิ่งสำหรับเครือข่ายการสื่อสารระยะไกลที่จำเป็นต้องมีการขยายขอบเขต
ป้ายกำกับยอดนิยม: SFP+10G CWDM 1470km 80km, จีน SFP+10G CWDM 1470km 80km ผู้ผลิต ซัพพลายเออร์ โรงงาน, SFP-10G-CWDM-1270-10, SFP-10G-CWDM-1470-40, SFP-10G-CWDM-1470-80
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด |
หน่วย |
|
อุณหภูมิในการจัดเก็บ |
ทีเอส |
-40 |
+85 |
ระดับ |
|
|
อุณหภูมิการทำงานของเคส |
ตา |
0 |
70 |
ระดับ |
|
|
แรงดันไฟฟ้าสูงสุด |
วีซีซี |
-0.5 |
4 |
V |
|
|
ความชื้นสัมพัทธ์ |
RH |
0 |
85 |
% |
ลักษณะทางไฟฟ้า
(บนสุด=0 ถึง 70องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด |
หน่วย |
บันทึก |
|
แรงดันไฟฟ้า |
วีซีซี |
3.135 |
3.465 |
V |
|
อุปทานปัจจุบัน |
ไอซีซี |
600 |
มิลลิแอมป์ |
|||
|
การใช้พลังงาน |
P |
2 |
W |
|||
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
ริน |
100 |
Ω |
1 |
||
|
Tx อินพุตแรงดันไฟฟ้ากระแสตรงปลายเดี่ยว ความอดทน (อ้างอิง VeeT) |
V |
-0.3 |
4 |
V |
||
|
การสวิงแรงดันไฟฟ้าอินพุตดิฟเฟอเรนเชียล |
วิน,หน้า |
180 |
700 |
เอ็มวี |
2 |
|
|
ส่งแรงดันไฟฟ้าปิดการใช้งาน |
วีดี |
2 |
วีซีซี |
V |
3 |
|
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
เวน |
วี |
วี+0.8 |
V |
||
|
ส่วนผู้รับ |
||||||
|
ความคลาดเคลื่อนของแรงดันไฟฟ้าเอาท์พุตปลายเดี่ยว |
V |
-0.3 |
4 |
V |
||
|
แรงดันต่างเอาต์พุต Rx |
โว |
300 |
850 |
เอ็มวี |
||
|
เวลาเพิ่มขึ้นและตกของเอาต์พุต Rx |
Tr/Tf |
30 |
ปล |
4 |
||
|
ความผิดพลาดของลอส |
ความผิดของ VLOS |
2 |
วีซีโฮสต์ |
V |
5 |
|
|
ลอส ปกติ |
บรรทัดฐานของ VLOS |
วี |
วี+0.8 |
V |
5 |
|
บันทึก
1. เชื่อมต่อโดยตรงกับพินอินพุตข้อมูล TX โดยมีการเชื่อมต่อ AC จากพินเข้ากับ IC ไดรเวอร์เลเซอร์
2. LOS ได้รับการกำหนดค่าเป็นเอาต์พุตตัวรวบรวมแบบเปิด ควรดึงตัวต้านทานขึ้นมาด้วยค่าตั้งแต่ 4.7kΩ ถึง 10kΩ บนบอร์ดโฮสต์ ในระหว่างการทำงานปกติ เอาต์พุตจะมีตรรกะ 0; ในกรณีที่สัญญาณขาดหาย ระบบจะส่งสัญญาณเอาท์พุตลอจิก
3. แรงดันไฟฟ้าดึงขึ้นสูงสุดที่สามารถทนได้คือ 5.5V
พารามิเตอร์ทางแสง
(TOP=0 ถึง 70 องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด |
หน่วย |
บันทึก |
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
ความยาวคลื่นกลาง |
λc |
λ-6.5 |
λ+6.5 |
นาโนเมตร |
||
|
ความกว้างสเปกตรัม |
Δλ |
1 |
นาโนเมตร |
|||
|
กำลังแสงเฉลี่ย |
ปัฟ |
0 |
+4 |
เดซิเบลเมตร |
1 |
|
|
เลเซอร์ปิดเครื่อง |
ปอฟ |
-30 |
เดซิเบลเมตร |
|||
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
8.2 |
เดซิเบล |
|||
|
บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ |
ทีดีพี |
3.0 |
เดซิเบล |
2 |
||
|
เสียงความเข้มสัมพัทธ์ |
ริน |
-128 |
เดซิเบล/เฮิร์ตซ์ |
3 |
||
|
ความอดทนต่อการสูญเสียผลตอบแทนทางแสง |
20 |
เดซิเบล |
||||
|
ส่วนผู้รับ |
||||||
|
ความยาวคลื่นกลาง |
λr |
1260 |
1620 |
นาโนเมตร |
||
|
ความไวของตัวรับ (OMA) |
ส.ว |
-23 |
เดซิเบลเมตร |
4 |
||
|
ความไวต่อความเครียด (OMA) |
สวท |
-21 |
เดซิเบลเมตร |
4 |
||
|
ลอสยืนยัน |
โลซา |
-34 |
- |
เดซิเบลเมตร |
||
|
ลอส ของหวาน |
ลอส |
-24 |
เดซิเบลเมตร |
|||
|
ลอส ฮิสเทรีซิส |
สูญเสีย |
0.5 |
เดซิเบล |
|||
|
โอเวอร์โหลด |
นั่ง |
-7 |
เดซิเบลเมตร |
5 |
||
|
การสะท้อนของตัวรับ |
ครับ |
-12 |
เดซิเบล |
บันทึก
1. ตัวเลขกำลังเฉลี่ยเป็นเพียงข้อมูลเท่านั้น ตาม IEEE802.3ae
2. การสะท้อน 12dB
3. เงื่อนไขของการทดสอบตัวรับแบบเน้นย้ำตาม IEEE802.3ae การทดสอบ CSRS กำหนดให้บอร์ดโฮสต์ต้องเป็นไปตามมาตรฐาน SFF-8431
4. โอเวอร์โหลดตัวรับที่ระบุใน OMA และภายใต้สภาวะความเครียดที่ครอบคลุมที่เลวร้ายที่สุด
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V,1470nm, CWDM EML&APD, โหมดเดี่ยว |
คำถามที่พบบ่อย
1. พอร์ต 10G SFP+ ใช้ทำอะไร
ตอบ: 10G SFP+ มักจะส่งสัญญาณแสงที่ 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET / SDH สำหรับ 10Gbps, Fibre Channel, กิกะบิตอีเทอร์เน็ต, 10 กิกะบิตอีเทอร์เน็ต และแอปพลิเคชันอื่นๆ รวมถึงลิงก์ DWDM
2. ฉันสามารถใช้ตัวรับส่งสัญญาณ SFP+ ในพอร์ต SFP28 ได้หรือไม่
ตอบ: ตัวรับส่งสัญญาณ SFP+ (10 Gigabit Ethernet) ไม่สามารถนำมาใช้โดยตรงในพอร์ต SFP28 (25 Gigabit Ethernet) แม้ว่าทั้งโมดูล SFP+ และ SFP28 จะใช้ฟอร์มแฟคเตอร์เดียวกัน แต่ก็ทำงานด้วยความเร็วที่แตกต่างกัน โมดูล SFP+ รองรับอัตราข้อมูลสูงสุด 10Gbps ในขณะที่โมดูล SFP28 รองรับอัตราข้อมูลสูงสุด 25Gbps นอกจากนี้ พอร์ต SFP28 ยังได้รับการออกแบบมาเพื่อรองรับระดับพลังงานที่สูงขึ้นซึ่งจำเป็นสำหรับการทำงาน 25Gbps ดังนั้น การใช้ตัวรับส่งสัญญาณ SFP+ ในพอร์ต SFP28 จะไม่เข้ากันและจะไม่ทำงาน
