คุณสมบัติ
● กริด ITU 10GHz, แบนด์ C
● เครื่องส่งสัญญาณ DWDM EML, เครื่องตรวจจับภาพ APD
● ระยะการส่งข้อมูลการเชื่อมต่อ SMF สูงสุด 80 กม
● ด้วยอินเทอร์เฟซการตรวจสอบการวินิจฉัยแบบดิจิทัล SFF 8472 ที่เป็นไปตามข้อกำหนด
● การใช้พลังงาน<1.5W
● เป็นไปตาม RoHS
การใช้งาน
● อีเธอร์เน็ต 10GBASE-ZR/ZW
● โซเน็ต OC-192/SDH
● ช่องไฟเบอร์ 10G
● เครือข่าย DWDM
รายละเอียดสินค้า

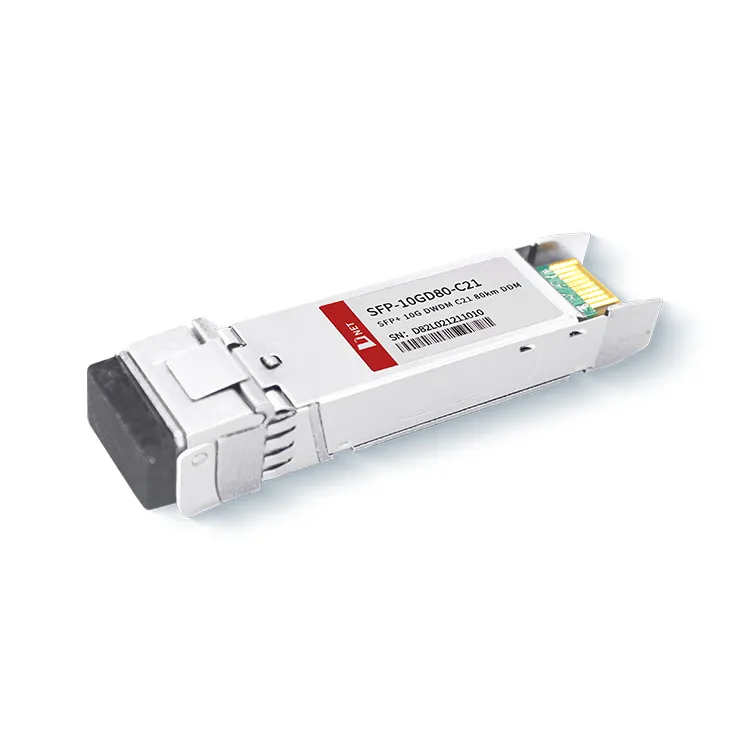

SFP-10GD80-C21 ได้รับการออกแบบมาสำหรับแอปพลิเคชันการสื่อสารแบบออปติคัลแบบอนุกรม 10Gb/s โดยจะแปลงสตรีมข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s เป็นสัญญาณเอาต์พุตแบบออปติคอลที่สอดคล้องกัน 10Gb/s และในทางกลับกัน แปลงสัญญาณอินพุตออปติคัล 10Gb/s กลับเป็นสตรีมข้อมูลไฟฟ้าแบบอนุกรม 10Gb/s ใช้เครื่องส่งสัญญาณ DWDM EML (Electro-Absorption Modulated Laser) และเครื่องตรวจจับภาพถ่าย APD (Avalanche Photo-Diode) การใช้เปลือกโลหะช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า และผลิตภัณฑ์เป็นไปตามมาตรฐาน RoHS
ป้ายกำกับยอดนิยม: SFP+10G DWDM C21 80km ประเทศจีน SFP+10G DWDM C21 80km ผู้ผลิต ซัพพลายเออร์ โรงงาน, SFP-10G-DWDM-C21-80SFP-10G-DWDM-C21-40SFP-10G-DWDM-C60-40SFP-10G-DWDM-C60-80SFP-10G-DWDM-C21-40
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
|
อุณหภูมิในการจัดเก็บ |
TS |
-40 |
+85 |
ระดับ |
|
|
อุณหภูมิการทำงานของเคส |
TA |
0 |
70 |
ระดับ |
|
|
แรงดันไฟฟ้าสูงสุด |
วีซีซี |
-0.5 |
4 |
V |
|
|
ความชื้นสัมพัทธ์ |
RH |
0 |
85 |
% |
ลักษณะทางไฟฟ้า
(บนสุด=0 ถึง 70องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
บันทึก |
|
แรงดันไฟฟ้า |
วีซีซี |
3.135 |
3.465 |
V |
||
|
อุปทานปัจจุบัน |
ไอซีซี |
450 |
มิลลิแอมป์ |
|||
|
การใช้พลังงาน |
P |
1.5 |
W |
|||
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
Rใน |
100 |
Ω |
1 |
||
|
ความทนทานต่อแรงดันไฟฟ้ากระแสตรงปลายเดี่ยวของอินพุต Tx (อ้างอิง VeeT) |
V |
-0.3 |
4 |
V |
||
|
การสวิงแรงดันไฟฟ้าอินพุตดิฟเฟอเรนเชียล |
วิน,หน้า |
180 |
700 |
เอ็มวี |
2 |
|
|
ส่งแรงดันไฟฟ้าปิดการใช้งาน |
VD |
2 |
วีซีซี |
V |
3 |
|
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
VTH |
วี |
วี+0.8 |
V |
||
|
ส่วนผู้รับ |
||||||
|
ความคลาดเคลื่อนของแรงดันไฟฟ้าเอาท์พุตปลายเดี่ยว |
V |
-0.3 |
4 |
V |
||
|
แรงดันต่างเอาต์พุต Rx |
โว |
300 |
850 |
เอ็มวี |
||
|
เวลาเพิ่มขึ้นและตกของเอาต์พุต Rx |
Tr/Tf |
30 |
ปล |
4 |
||
|
ความผิดพลาดของลอส |
Vความผิดของลอส |
2 |
วีซีซีเจ้าภาพ |
V |
5 |
|
|
ลอส ปกติ |
Vมาตรฐานลอส |
วี |
วี+0.8 |
V |
5 |
|
บันทึก
1. เชื่อมต่อโดยตรงกับพินอินพุตข้อมูล TX การเชื่อมต่อ AC จากพินเข้ากับ IC ไดรเวอร์เลเซอร์
2. 20%-80%
3. เป็นการสิ้นสุดที่แตกต่างกัน 100 โอห์ม
4. LOS เป็นเอาต์พุตตัวสะสมแบบเปิด ควรดึงค่า 4.7k – 10kΩ บนบอร์ดโฮสต์ การทำงานปกติคือตรรกะ 0; การสูญเสียสัญญาณเป็นตรรกะ 1. แรงดันไฟฟ้าดึงขึ้นสูงสุดคือ 5.5V
พารามิเตอร์ทางแสง
(บนสุด=0 ถึง 70องศา , VCC=3.135 ถึง 3.465 โวลต์)
|
พารามิเตอร์ |
เครื่องหมาย |
นาที. |
ทั่วไป |
สูงสุด. |
หน่วย |
บันทึก |
|
ส่วนเครื่องส่งสัญญาณ |
||||||
|
ความยาวคลื่นแสง-จุดสิ้นสุดของชีวิต |
λ |
X-100 |
X |
X+100 |
น |
|
|
ความยาวคลื่นแสง-จุดเริ่มต้นของชีวิต |
λ |
X-25 |
X |
X+25 |
น |
|
|
กำลังแสงเฉลี่ย |
ปัฟ |
0 |
+5 |
เดซิเบลเมตร |
1 |
|
|
เลเซอร์ปิดเครื่อง |
ปอฟ |
-30 |
เดซิเบลเมตร |
|||
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
8.2 |
เดซิเบล |
|||
|
บทลงโทษการกระจายตัวของเครื่องส่งสัญญาณ |
ทีดีพี |
3.0 |
เดซิเบล |
2 |
||
|
เสียงความเข้มสัมพัทธ์ |
ริน |
-128 |
เดซิเบล/เฮิร์ตซ์ |
3 |
||
|
ความอดทนต่อการสูญเสียผลตอบแทนทางแสง |
20 |
เดซิเบล |
||||
|
ส่วนผู้รับ |
||||||
|
ความยาวคลื่นศูนย์กลาง |
λr |
1480 |
1565 |
นาโนเมตร |
||
|
ลอสยืนยัน |
ลอสA |
-40 |
- |
เดซิเบลเมตร |
||
|
ลอส ของหวาน |
ลอสD |
-24 |
เดซิเบลเมตร |
|||
|
ลอส ฮิสเทรีซิส |
ลอสH |
0.5 |
เดซิเบล |
|||
|
โอเวอร์โหลด |
นั่ง |
-7 |
เดซิเบลเมตร |
5 |
||
|
การสะท้อนของตัวรับ |
ครับ |
-12 |
เดซิเบล |
|||
บันทึก
1. การสะท้อน 12dB
2. เงื่อนไขของการทดสอบตัวรับแบบเน้นย้ำตาม IEEE802.3ae การทดสอบ CSRS กำหนดให้บอร์ดโฮสต์ต้องเป็นไปตามมาตรฐาน SFF-8431
3. โอเวอร์โหลดตัวรับที่ระบุใน OMA และภายใต้สภาวะความเครียดที่ครอบคลุมที่เลวร้ายที่สุด
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ Transceiver Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML&APD, โหมดเดี่ยว |
คำถามที่พบบ่อย
1. 10G dwdm 80 กม. คืออะไร?
ตอบ: 10G DWDM 80 กม. หมายถึงเทคโนโลยีการสื่อสารด้วยแสงประเภทหนึ่งที่ช่วยให้สามารถส่งข้อมูลในอัตรา 10G ในระยะทาง 80 กม. โดยใช้ DWDM DWDM เป็นเทคนิคที่ช่วยให้สัญญาณแสงหลายสัญญาณ ซึ่งแต่ละสัญญาณส่งผ่านความยาวคลื่นที่แตกต่างกัน สามารถนำมารวมกันและส่งผ่านใยแก้วนำแสงเส้นเดียวได้ ช่วยให้สามารถใช้งานแบนด์วิธที่มีอยู่ได้อย่างมีประสิทธิภาพ และเพิ่มความจุของเครือข่ายใยแก้วนำแสง
2. CWDM และ DWDM SFP แตกต่างกันอย่างไร
ตอบ: ช่วงความยาวคลื่นของ CWDM SFP คือ 1270-1610 nm ระยะการส่งข้อมูลสูงสุดคือ 120 กม. อย่างไรก็ตาม DWDM SFP มีความยาวคลื่นสูงสุด 1620 นาโนเมตร และระยะการส่งข้อมูลสูงสุด 200 กม.
