คุณสมบัติผลิตภัณฑ์
●รองรับอัตราบิตสูงสุด 25.78Gbps
●นำเสนอ SFP+ แบบ hot-pluggable
●มาพร้อมกับเลเซอร์ DFB ขนาด 1310 นาโนเมตรและโฟโตไดโอด PIN ช่วยให้สามารถรับส่งข้อมูลได้ไกลถึง 10 กม. ผ่าน SMF
●สอดคล้องกับข้อกำหนด SFP+ MSA และ SFF-8472 โดยมีเต้ารับ LC ดูเพล็กซ์
●เป็นไปตามข้อกำหนด RoHS
●ทำงานโดยใช้แหล่งจ่ายไฟ +3.3V เพียงตัวเดียว
●รวมการตรวจสอบการวินิจฉัยแบบดิจิตอลแบบเรียลไทม์
●ช่วงอุณหภูมิเคสปฏิบัติการ: มาตรฐาน 0 องศาถึง +70 องศา
การใช้งาน
● 25GBASE-LR
รายละเอียดสินค้า

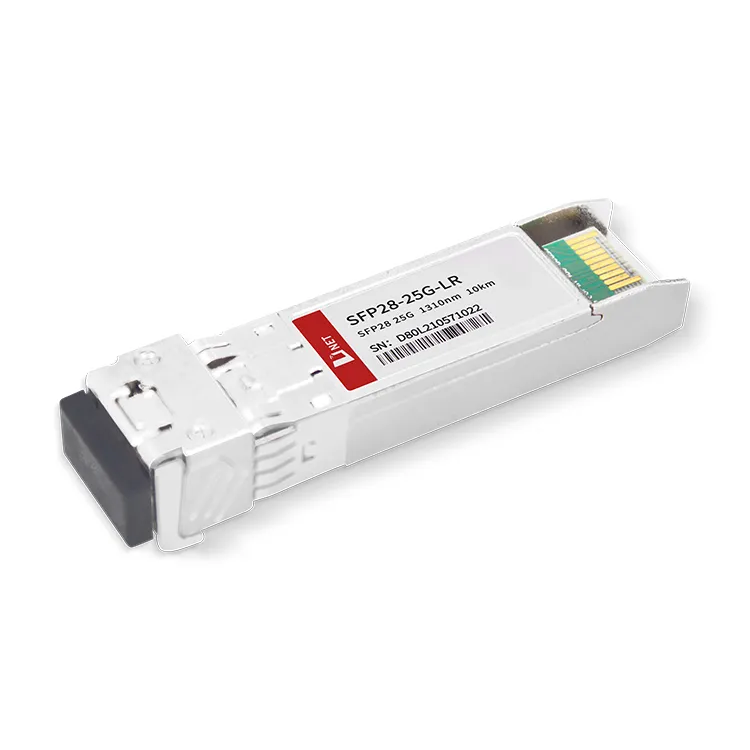

ตัวรับส่งสัญญาณ SFP28 เป็นโมดูลประสิทธิภาพสูงและคุ้มต้นทุนที่สามารถรองรับอัตราข้อมูล 25.78Gbps และอำนวยความสะดวกในระยะการส่งข้อมูล 10 กม. ผ่าน Single-Mode Fiber (SMF)
ตัวรับส่งสัญญาณเหล่านี้ประกอบด้วยองค์ประกอบหลักสามส่วน: ตัวส่งสัญญาณเลเซอร์ DFB, โฟโตไดโอด PIN ที่รวมเข้ากับพรีแอมป์ทรานส์อิมพีแดนซ์ (TIA) และหน่วยควบคุม MCU โมดูลทั้งหมดเป็นไปตามมาตรฐานความปลอดภัยของเลเซอร์ Class I
ป้ายกำกับยอดนิยม: โมดูลตัวรับส่งสัญญาณ SFP28 25G LR 10KM ประเทศจีนผู้ผลิตโมดูลตัวรับส่งสัญญาณ SFP28 25 G LR 10KM ซัพพลายเออร์ โรงงาน, SFP28-25G-LRSFP28-DWDM-C21SFP28-25G-SRSFP28-CWDM-1270
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
สูงสุด |
หน่วย |
|
แรงดันไฟฟ้า |
วีซีซี |
-0.5 |
4 |
V |
|
อุณหภูมิในการจัดเก็บ |
ทศ |
-40 |
+85 |
ระดับ |
|
ความชื้นในการทำงาน |
- |
5 |
85 |
% |
สภาพการใช้งานที่แนะนำ
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
ทั่วไป |
สูงสุด |
หน่วย |
|
อุณหภูมิกรณีปฏิบัติการ |
ทีซี |
0 |
+70 |
ระดับ |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
วีซีซี |
3.135 |
3.30 |
3.465 |
V |
|
กระแสไฟของแหล่งจ่ายไฟ |
ไอซีซี |
400 |
มิลลิแอมป์ |
||
|
อัตราข้อมูล |
25.78 |
กิโลวัตต์ชั่วโมง |
ลักษณะทางแสงและไฟฟ้า
|
พารามิเตอร์ |
เครื่องหมาย |
นาที |
ทั่วไป |
สูงสุด |
หน่วย |
หมายเหตุ |
||
|
เครื่องส่ง |
||||||||
|
ความยาวคลื่นศูนย์กลาง |
λc |
1270 |
1310 |
1350 |
นาโนเมตร |
|||
|
ความกว้างสเปกตรัม(-20dB) |
Δλ |
1 |
นาโนเมตร |
|||||
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
30 |
- |
เดซิเบล |
||||
|
กำลังขับเฉลี่ย |
Pออก |
-6 |
2 |
เดซิเบลเมตร |
1 |
|||
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
3.5 |
เดซิเบล |
|||||
|
ข้อมูลอินพุตสวิงดิฟเฟอเรนเชียล |
Vใน |
180 |
850 |
เอ็มวี |
2 |
|||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
Zใน |
90 |
100 |
110 |
Ω |
|||
|
ปิดการใช้งานเท็กซัส |
ปิดการใช้งาน |
2.0 |
วีซีซี |
V |
||||
|
เปิดใช้งาน |
0 |
0.8 |
V |
|||||
|
ความผิดพลาดของเท็กซัส |
ความผิดพลาด |
2.0 |
วีซีซี |
V |
||||
|
ปกติ |
0 |
0.8 |
V |
|||||
|
ผู้รับ |
||||||||
|
ความยาวคลื่นศูนย์กลาง |
λc |
1260 |
1600 |
นาโนเมตร |
||||
|
ความไวของตัวรับ |
-13.3 |
เดซิเบลเมตร |
3,4 |
|||||
|
รับโอเวอร์โหลด |
2 |
เดซิเบลเมตร |
3,4 |
|||||
|
LOS ยกเลิกการยืนยัน |
ลอสD |
-15 |
เดซิเบลเมตร |
|||||
|
LOS ยืนยัน |
ลอสA |
-30 |
เดซิเบลเมตร |
|||||
|
ลอส ฮิสเทรีซิส |
0.5 |
เดซิเบล |
||||||
|
ข้อมูลเอาท์พุตสวิงดิฟเฟอเรนเชียล |
Vออก |
300 |
900 |
เอ็มวี |
5 |
|||
|
ลอส |
สูง |
2.0 |
วีซีซี |
V |
||||
|
ต่ำ |
0.8 |
V |
||||||
หมายเหตุ:
1. พลังงานแสงถูกปล่อยเข้าสู่ SMF
2. อินพุต PECL, AC-ควบคู่ภายในและสิ้นสุด
3. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @25.78Gps, BER น้อยกว่าหรือเท่ากับ 5×10-5
4. วัดด้วยรูปแบบการทดสอบ PRBS 231-1 @10.3125Gps, BER น้อยกว่าหรือเท่ากับ 1×10-12
บิต 110.3 และบิต 118.3 ควบคุมโหมดการล็อคของตัวจับเวลาภายในหรือ CDR ค่าเริ่มต้นคือ "1"
5. AC-ควบคู่ภายใน
|
บิต 110.3 ของ A2h |
บิต 118.3 ของ A2h |
อัตราข้อมูล RX |
อัตราข้อมูลเท็กซัส |
สถานะของ RX CDR |
สถานะของเท็กซัส CDR |
|
สูง/1 |
สูง/1 |
24.33G/25.78G |
24.33G/25.78G |
เลือก CDR |
เลือก CDR |
|
สูง/1 |
ต่ำ/0 |
24.33G/25.78G |
9.95G/10.31G |
เลือก CDR |
บายพาส CDR |
|
ต่ำ/0 |
สูง/1 |
9.95G/10.31G |
24.33G/25.78G |
บายพาส CDR |
เลือก CDR |
|
ต่ำ/0 |
ต่ำ/0 |
9.95G/10.31G |
9.95G/10.31G |
บายพาส CDR |
บายพาส CDR |
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
SFP28-25G-LR |
ตัวรับส่งสัญญาณ SFP28 25Gbps, โหมดเดี่ยว, ระยะการเข้าถึง 10 กม |
คำถามที่พบบ่อย
1. คุณสามารถใส่ SFP+ ในพอร์ต SFP28 ได้หรือไม่?
ตอบ: ได้ แต่เมื่อเชื่อมต่อกับตัวรับส่งสัญญาณ SFP + แล้ว พอร์ตนี้สามารถรองรับความเร็วอินเทอร์เน็ตได้สูงสุด 10Gbps เท่านั้น
2. QSFP28 และ SFP28 คืออะไร?
ตอบ: ทั้งสองมีขนาดและมาตรฐานโปรโตคอลที่แตกต่างกัน โมดูล SFP28 ถูกกำหนดให้รองรับอัตราการส่งข้อมูลของยานพาหนะเดียวที่ 25GB และ QSFP28 รองรับช่องสัญญาณ 25Gbit/s สี่ช่องด้วยอัตราข้อมูลรวม 100G
3. SFP28 รองรับความเร็วเท่าใด?
ตอบ: โมดูลออปติคัล SFP 28 มีอัตราการส่งข้อมูล 25Gbps โดยใช้ตัวเชื่อมต่อ LC
