รายละเอียดสินค้า

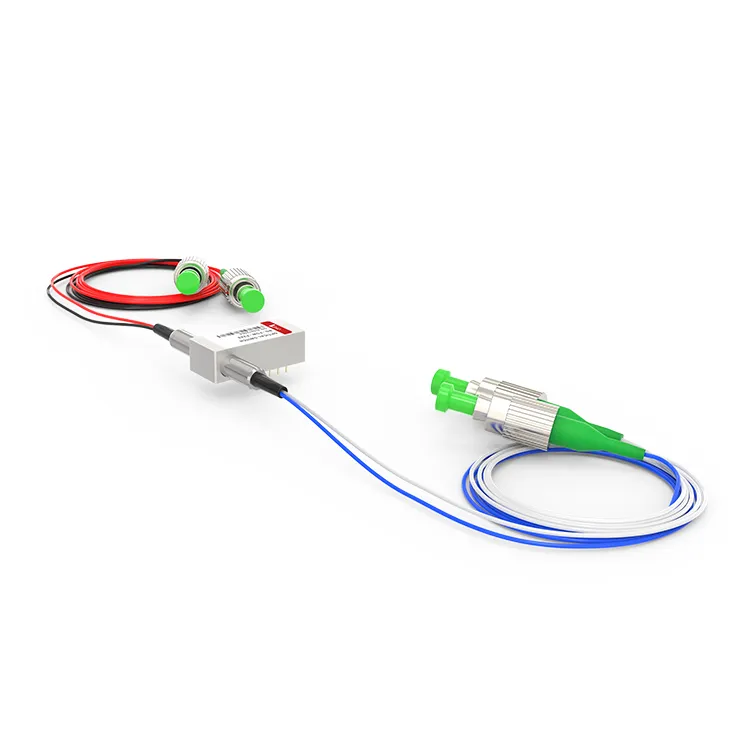

สวิตช์ออปโตเชิงกล F2X2 ทำงานโดยกำหนดทิศทางหรือปิดกั้นสัญญาณออปติคัลอินพุตเพื่อเชื่อมต่อช่องสัญญาณออปติคัลกับไฟเบอร์ออปติกเอาต์พุต เวอร์ชันสลักจะรักษาเส้นทางแสงที่เลือกไว้ แม้ว่าสัญญาณไดรฟ์จะถูกถอดออกแล้วก็ตาม ในขณะที่เวอร์ชันที่ไม่มีสลักจะมีค่าเริ่มต้นเป็นตำแหน่งเปิดหรือปิดเมื่อไฟฟ้าดับ สวิตช์ออปติคอลแบบกลไก F2X2 มีการสูญเสียการแทรกน้อยกว่า 1.0dB และเวลาตอบสนองที่รวดเร็ว ทำให้สามารถสลับสัญญาณแสงที่ระดับนาโนวินาที จึงตอบสนองความต้องการในการส่งข้อมูลความเร็วสูง
ป้ายกำกับยอดนิยม: f2x2 opto สวิตช์แสงกล จีน f2x2 opto ผู้ผลิตสวิตช์แสงกล ซัพพลายเออร์ โรงงาน, สวิตช์ออพติคอลเชิงกล
ข้อมูลจำเพาะของผลิตภัณฑ์
|
ความยาวคลื่นปฏิบัติการ |
1240~1680nm (เอสเอ็ม) |
การสูญเสียการแทรก |
น้อยกว่าหรือเท่ากับ 1.0dB |
|
การสูญเสียขึ้นอยู่กับความยาวคลื่น |
น้อยกว่าหรือเท่ากับ 0.25dB |
การสูญเสียขึ้นอยู่กับโพลาไรซ์ |
น้อยกว่าหรือเท่ากับ 0.05dB |
|
การสูญเสียขึ้นอยู่กับอุณหภูมิ |
น้อยกว่าหรือเท่ากับ 0.20dB |
การสูญเสียผลตอบแทน |
SM มากกว่าหรือเท่ากับ 55dB |
|
ข้ามพูดคุย |
SM มากกว่าหรือเท่ากับ 70dB |
สลับเวลา |
น้อยกว่าหรือเท่ากับ 8ms |
|
การทำซ้ำ |
น้อยกว่าหรือเท่ากับ ±0.02dB |
ความทนทาน |
มากกว่าหรือเท่ากับ 107 ครั้ง |
|
แรงดันไฟฟ้าที่ใช้งาน |
3 หรือ 5V |
ประเภทสวิตช์ |
ไม่ล็อค/ล็อค |
|
อุณหภูมิในการทำงาน |
－20~＋70 องศา |
อุณหภูมิในการจัดเก็บ |
－40~＋85 องศา |
|
พลังงานแสง |
น้อยกว่าหรือเท่ากับ 500mW |
มิติ |
27.0ยาว×12.5W×8.4H มม |
การกำหนดค่าพิน
|
พิมพ์ |
เส้นทางแสง |
ไดรฟ์ไฟฟ้า |
เซ็นเซอร์สถานะ |
||||||
|
F2×2 |
พิน 1 |
พิน 5 |
พิน 6 |
พิน 10 |
ปักหมุด 2-3 |
ปักหมุด 3-4 |
ปักหมุด 7-8 |
ปักหมุด 8-9 |
|
|
ล็อค |
P1-P4,P2-P3 |
-- |
-- |
จีเอ็นดี |
V＋ |
ปิด |
เปิด |
เปิด |
ปิด |
|
P1-P3,P2-P4 |
V＋ |
จีเอ็นดี |
-- |
-- |
เปิด |
ปิด |
ปิด |
เปิด |
|
|
ไม่ล็อค |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
ปิด |
เปิด |
เปิด |
ปิด |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
จีเอ็นดี |
เปิด |
ปิด |
ปิด |
เปิด |
|
ขนาดเครื่องกล (หน่วย: มม.)
เส้นทางแสง
ข้อมูลการสั่งซื้อ
|
RD-FSW |
-F2X2- |
-ความยาวคลื่น- |
-ประเภทสวิตช์- |
-แรงดันไฟฟ้า- |
-ประเภทไฟเบอร์- |
-บรรจุุภัณฑ์- |
-ความยาวไฟเบอร์- |
-ตัวเชื่อมต่อ- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 พิเศษ＝0 |
การล็อค＝1 ไม่ล็อค＝2 มินิล็อค＝3 MINI แบบไม่ล็อค＝4 พิเศษ＝0 |
3V=3 5V=5 พิเศษ＝0 |
เอสเอ็ม28=1 50/125=5 62.5/125=6 พิเศษ＝0 |
ไฟเบอร์เปลือย=1 ท่อ 900um=3 พิเศษ＝0 |
0.25m=1 0.5m=2 1.0m=3 พิเศษ＝0 |
ไม่มี=1 เอฟซี/พีซี=2 เอฟซี/เอพีซี=3 เซาท์แคโรไลนา/พีซี=4 เซาท์แคโรไลนา/เอพีซี=5 เซนต์/พีซี=6 LC/พีซี=7 ดูเพล็กซ์ LC=8 พิเศษ＝0 |
