คุณสมบัติ
● อัตราข้อมูลการทำงานสูงสุด 25.78Gbps
● ระยะการส่งข้อมูลสูงสุด 10 กม
● โฟโตไดโอดพินความไวสูงและ TIA
● ขั้วต่อ LC ดูเพล็กซ์
● ขั้วต่อ 20 พินแบบเสียบปลั๊กได้ทันที
● ใช้พลังงานต่ำ<1 W
● -20 ถึง 70 องศา ช่วงอุณหภูมิการทำงานกว้าง
● แหล่งจ่ายไฟเดี่ยว +3.3V±5%
● สอดคล้องกับ SFF-8472
● เป็นไปตามข้อกำหนด RoHS อย่างสมบูรณ์
รายละเอียดสินค้า

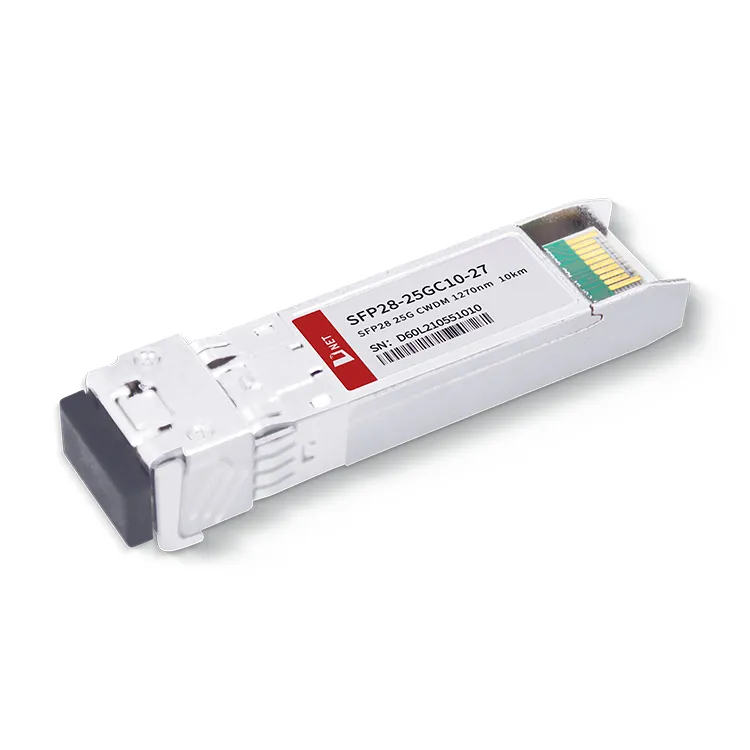

โมดูล 25G CWDM 1270nm 10KM ของ D-net ใช้เลเซอร์ CWDM DML และตัวรับ PIN ทั้งช่องทางรับและส่งสัญญาณมีวงจร CDR ในตัวที่สามารถรองรับอัตราสูงสุดถึง 25.78Gbps ตัวรับส่งสัญญาณแสงสี 25G 1270nm 10KM ได้รับการออกแบบมาเพื่ออนุรักษ์ทรัพยากรไฟเบอร์ จึงช่วยลดต้นทุนการดำเนินงานโดยรวมสำหรับผู้ให้บริการได้อย่างมีประสิทธิภาพ โมดูล 25G 1270nm 10KM เป็นไปตามมาตรฐาน SFF-8472 และ RoHS โมดูลตัวรับส่งสัญญาณ 25G SFP28 CWDM 10KM พบการใช้งานที่หลากหลายในการเชื่อมต่อระหว่างศูนย์ข้อมูล เครือข่ายการส่งผ่านแสงของผู้ปฏิบัติงานสื่อสาร เครือข่าย backhaul สถานีฐานไร้สาย และสถานการณ์อีเธอร์เน็ตขององค์กร
ป้ายกำกับยอดนิยม: โมดูลตัวรับส่งสัญญาณ SFP28 CWDM 1270nm ประเทศจีนผู้ผลิตโมดูลตัวรับส่งสัญญาณ SFP28 CWDM 1270nm ซัพพลายเออร์ โรงงาน, SFP28-25G-SRSFP28-CWDM-1270SFP28-25G-LRSFP28-DWDM-C21
คะแนนสูงสุดที่แน่นอน
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
สูงสุด |
|
ช่วงอุณหภูมิในการจัดเก็บ |
ทศ |
oC |
-40 |
85 |
|
ความชื้นสัมพัทธ์ |
RH |
% |
0 |
95 |
|
แรงดันไฟฟ้าสูงสุด |
วีซีซี 3 |
V |
-0.5 |
4.0 |
สภาพการใช้งานที่แนะนำ
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
ประเภท |
สูงสุด |
|
ช่วงอุณหภูมิกรณีปฏิบัติการ |
ทีซี |
oC |
-20 |
70 |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
วีซีซี |
V |
3.14 |
3.3 |
3.46 |
|
อัตราบิต |
บีอาร์ |
กิกะไบต์/วินาที |
25.78 |
||
|
อัตราข้อผิดพลาดบิต |
เบอร์ |
5*10-5 |
|||
|
ความยาวลิงก์สูงสุดที่รองรับ |
L |
กม |
10 |
คำจำกัดความของพอร์ตไฟฟ้า
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
ประเภท |
สูงสุด |
บันทึก |
|
แรงดันไฟฟ้า |
Vซีซี |
V |
3.14 |
3.3 |
3.46 |
|
|
การใช้พลังงาน |
P |
เมกะวัตต์ |
1000 |
|||
|
เครื่องส่ง |
||||||
|
อินพุตอิมพีแดนซ์ดิฟเฟอเรนเชียล |
Rใน |
Ω |
100 |
|||
|
สวิงอินพุตข้อมูลแบบปลายเดียว |
Vใน |
เอ็มวีพี-พี |
90 |
450 |
||
|
ส่งแรงดันไฟฟ้าปิดการใช้งาน |
Vอส |
V |
2 |
Vซีชอสต์ |
||
|
ส่งเปิดใช้งานแรงดันไฟฟ้า |
VTH |
V |
Vอี |
Vอี+0.8 |
||
|
ส่งแรงดันยืนยันข้อผิดพลาด |
Vเอฟเอ |
V |
2 |
Vซีชอสต์ |
||
|
ส่งแรงดันไฟฟ้า De-Assert Fault |
Vอย |
V |
Vอี |
Vอี+0.4 |
||
|
ผู้รับ |
||||||
|
สวิงเอาท์พุตข้อมูลแบบปลายเดี่ยว |
Vโอดี |
เอ็มวีพี-พี |
200 |
450 |
||
|
ความผิดพลาดของลอส |
Vลอสเอฟที |
V |
2 |
Vซีชอสต์ |
||
|
ลอส ปกติ |
Vลอสเอ็นอาร์ |
V |
Vอี |
Vอี+0.4 |
||
ลักษณะทางแสง
(Tc=0 ถึง 70 oC และ Vcc= 3.14 ถึง 3.46V)
|
พารามิเตอร์ |
เครื่องหมาย |
หน่วย |
นาที |
ประเภท |
สูงสุด |
บันทึก |
|
ความยาวคลื่นที่กำหนด |
λ |
นาโนเมตร |
1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451 |
|||
|
ดริฟท์ความยาวคลื่น |
Δλ |
นาโนเมตร |
-6.5 |
+6.5 |
||
|
กำลังขับเฉลี่ย |
ปาฟ |
เดซิเบลเมตร |
-3 |
2 |
||
|
ความกว้างสเปกตรัม (-20dB) |
s |
นาโนเมตร |
1 |
|||
|
อัตราส่วนการสูญพันธุ์ |
เอ่อ |
เดซิเบล |
3.5 |
|||
|
อัตราส่วนการปราบปรามโหมดด้านข้าง |
สสส |
เดซิเบล |
30 |
|||
|
กำลังเปิดตัวโดยเฉลี่ยของเครื่องส่งสัญญาณ OFF |
พอฟ |
เดซิเบลเมตร |
-30 |
|||
|
เสียงความเข้มสัมพัทธ์ |
ริน |
เดซิเบล/เฮิร์ตซ์ |
-128 |
|||
|
ความยาวคลื่นศูนย์กลาง |
λC |
นาโนเมตร |
1260 |
1620 |
||
|
ความไวของตัวรับ (OMA) |
อาร์เซนส์ |
เดซิเบลเมตร |
-11.3 |
1 |
||
|
ตัวรับโอเวอร์โหลด (OMA) |
พีแม็กซ์ |
เดซิเบลเมตร |
2.2 |
|||
|
การสูญเสียผลตอบแทนทางแสง |
เดซิเบล |
-26 |
||||
|
LOS ยืนยัน |
โลซา |
เดซิเบลเมตร |
-30 |
|||
|
LOS ยกเลิกการยืนยัน LOS |
ลอส |
เดซิเบลเมตร |
-17 |
|||
|
ลอส ฮิสเทรีซิส |
เดซิเบล |
0.5 |
||||
Note1: Measured at 25.78125Gb/s,ER>3.5dBm, PRBS 231-1 และ BER ดีกว่าหรือเท่ากับ 5E-5;
ข้อมูลการสั่งซื้อ
|
หมายเลขชิ้นส่วน |
คำอธิบาย |
|
SFP28-25GC10-27 |
25G CWDM 1270nm 10KM LC ตัวรับส่งสัญญาณแสง |
คำถามที่พบบ่อย
1. พอร์ต 25G SFP28 คืออะไร
ตอบ: พอร์ต SFP28 ของ D-NET ใช้สำหรับพอร์ตความเร็ว 25G ที่มีขนาดใกล้เคียงกับพอร์ต 10G SFP+
2. SFP28 เป็นอีเธอร์เน็ตหรือไม่?
ตอบ: Ethernet SFP28 มีไว้สำหรับลูกค้าที่ใช้งาน 25GbE โมดูล SFP28 ซึ่งอิงตามรูปแบบแพ็คเกจของ SFP+ รองรับมาตรฐาน 25G Ethernet ความเข้ากันได้แบบย้อนหลังกับ 10GbE มอบเส้นทางการโยกย้ายตามธรรมชาติสำหรับลูกค้าที่ต้องการแบนด์วิดท์ที่มากขึ้น
